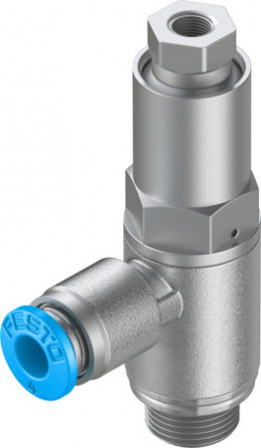

HGL-1/8-QS-4 Clapet anti-retour piloté FESTO 530039
Référence : H2500400026
Référence web : A700-A202553
Référence fabricant : 530039
Référence web : A700-A202553
Référence fabricant : 530039
HGL-1/8-QS-4 Clapet anti-retour piloté
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Clapet anti-retour piloté HGL-1/8-QS-4 avec joint OL, avec raccord enfichable QS. Fonction de distributeur=Fonction anti-retour déverrouillable, Raccord pneumatique 1=QS-4, Raccord pneumatique 2=G1/8, Raccord de pilotage 21=M5, Mode d'actionnement=pneumatique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991456 |
| Mode d'actionnement | pneumatique |
| Position de montage | indifférent |
| Mode de fixation | fileté, vissable |
| Fonction de distributeur | Fonction anti-retour déverrouillable |
| Pression de service (BAR) | 0.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-4 |
| Raccord pneumatique 2 | G1/8 |
| Pression de pilotage MPa (MPA) | 0.2, 1 |
| Pression de pilotage (BAR) | 2, 10 |
| Température de stockage (GC) | -10, 60 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | NBR |
| Matériau de la vis creuse | Alliage d'aluminium corroyé, anodisé |
| Couple de serrage nominal (NM) | 3.5 |
| Tolérance du couple de serrage nominal | ± 10 % |
| Matériau du raccord orientable | Zinc moulé sous pression |
| Débit nominal normal de 1->2 (6-5) (L2) | 200 |
| Classification maritime | Voir certificat |
| Matériau de la bague de démontage | POM |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Raccord d’air de pilotage 21 | M5 |
| Pression de pilotage psi (PSI) | 29, 145 |
| Débit normal 1->2 (6-0) (L2) | 300 |
| Matériau manchon antiretour | NBR |
| Série | HGL |
| Type de produit | Clapet anti-retour |
