HGPM-12-EO-G9 Pince à serrage parallèle FESTO 197567
Référence : C2502100003
Référence web : A700-A118247
Référence fabricant : 197567
Référence web : A700-A118247
Référence fabricant : 197567

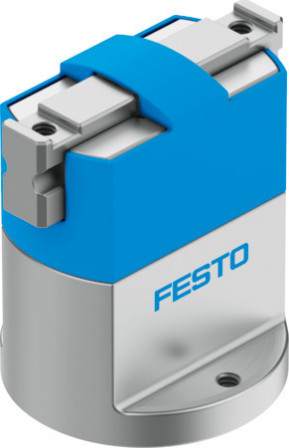

HGPM-12-EO-G9 Pince à serrage parallèle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Pince à serrage parallèle HGPM-12-EO-G9 Fixation directe par flasque et vis. Utiliser deux pions de centrage pour le centrage. Taille=12, Course par mors de pince=3 mm, Précision d'échange max.=0,2 mm, Symétrie de rotation=0,15 mm, Répétitivité pince=<= 0,05 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991897 |
| Structure de construction | Plan incliné |
| Mode de fixation | taraudé |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 12 |
| Moment d’inertie de masse (KGC) | 0,07939 |
| Détection de position | sans |
| Course par mors de pince (MM) | 3 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,5 |
| Jeu max. des mors de pince Sz (MM) | 0,03 |
| Symétrie en rotation (MM) | 0,15 |
| Répétabilité de la pince (MM) | 0,05 |
| Nombre de mors de pince | 2 |
| Mode d’entraînement | pneumatique |
| Mode de fonctionnement | ouvert, à simple effet |
| Fonction de la pince | Parallèle |
| Sécurité de préhension | sans |
| Fréquence de travail max. de la pince (HZ) | 4 |
| Temps d’ouverture min. sous 6 bar (MS) | 11 |
| Temps de fermeture min. sous 6 bar (MS) | 3,7 |
| Masse max. par doigt de pince externe (G) | 15 |
| Forces de préhension totale à 6 bar, à l'ouverture (N) | 27 |
| Force de préhension par mors de pince à 6 bar, à la fermeture (N) | 13,5 |
| Force max. sur le mors de pince Fz statique (N) | 30 |
| Couple max. sur le mors de pince Mx statique (NM) | 0,5 |
| Couple max. sur le mors de pince My statique (NM) | 0,5 |
| Couple max. sur le mors de pince Mz statique (NM) | 0,5 |
| Matériau du capuchon d'obturation | POM |
| Matériau mors de pince | Acier fortement allié |
| Série | HGPM |
| Type de produit | Pince à serrage parallèle |
