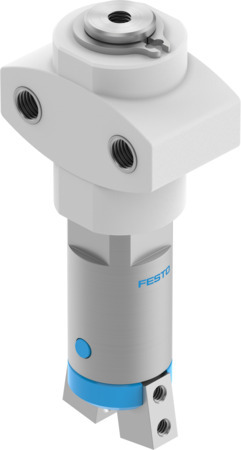

HGWM-08-EO-G6 Pince à serrage angulaire FESTO 185693

Référence web : A700-D074135
Référence fabricant : 185693

HGWM-08-EO-G6 Pince à serrage angulaire

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Pince à serrage angulaire HGWM-08-EO-G6 Micro, compensation de course. Taille=8, Jeu angulaire max. des mors de pince ax, ay=0,5 deg, Jeu max. des mors de pince Sz=0,03 mm, Ange d'ouverture max.=17 deg, Répétitivité pince=<= 0,02 mm

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	5, 60
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	acier inoxydable fortement allié
Symbole	991897
Structure de construction	Plan incliné
Mode de fixation	taraudé
Raccord pneumatique	M3
Pression de service (BAR)	2, 8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Taille	08
Moment d’inertie de masse (KGC)	70,5
Détection de position	sans
Jeu angulaire max. du mors de pince ax, ay (DEG)	0,5
Jeu max. des mors de pince Sz (MM)	0.03
Répétabilité de la pince (MM)	0,02
Nombre de mors de pince	2
Mode d’entraînement	pneumatique
Mode de fonctionnement	ouvert, à simple effet
Fonction de la pince	Angle
Sécurité de préhension	sans
Fréquence de travail max. de la pince (HZ)	4
Temps d’ouverture min. sous 6 bar (MS)	2,7
Temps de fermeture min. sous 6 bar (MS)	1,2
Masse max. par doigt de pince externe (G)	400
Force max. sur le mors de pince Fz statique (N)	7
07fb19c169c1877b7184e7dd0e3e9734_NCM	0,2
5faace9dfb172987e0b2b28f66979273_NCM	0,2
c700e8ff2e6a0d9eb8c37d0798ce9762_NCM	0,2
Matériau du capuchon d'obturation	POM
Matériau mors de pince	Acier fortement allié
Angle d’ouverture max. (DEG)	17
Couple total de préhension à 6 bar, à la fermeture (NCM)	22
513c03b59a74bb4ad7b8977dd5c484dc_N	4, 6
3958b131b0487c632cc4504526694ded_NCM	0,005
19298526c4c2fd44c684a2d26d153784_KGC	250
Série	HGWM
Type de produit	Pince à serrage angulaire

Produits similaires

	Taille	Pression de service (BAR)	Raccord pneumatique	Détection de position	Mode de fonctionnement
DHWS-10-A Pince à serrage angulaire FESTO 1310177 Référence web : A700-A192675 Référence : C2502100020 Détails	10	2, 8	M3	pour capteur Hall	à double effet
DHWS-16-A Pince à serrage angulaire FESTO 1310178 Référence web : A700-A280106 Référence : 250210248 Détails	16	2, 8	M3	pour capteurs de proximité	à double effet
DHWS-16-A-NC Pince à serrage angulaire FESTO 1310179 Référence web : A700-A217949 Référence : B2502100019 Détails	16	4, 8	M3	pour capteurs de proximité	à double effet
DHWS-25-A Pince à serrage angulaire FESTO 1310180 Référence web : A700-A322361 Référence : 250210287 Détails	25	2, 8	M5	pour capteurs de proximité	à double effet
DHWS-25-A-NC Pince à serrage angulaire FESTO 1310181 Référence web : A700-A534142 Référence : H2502100183 Détails	25	4, 8	M5	pour capteurs de proximité	à double effet
DHWS-32-A Pince à serrage angulaire FESTO 1310182 Référence web : A700-A213174 Référence : C2502100022 Détails	32	2, 8	G1/8	pour capteurs de proximité	à double effet
DHWS-32-A-NC Pince à serrage angulaire FESTO 1310183 Référence web : A700-D071216 Détails	32	4, 8	G1/8	pour capteurs de proximité	à double effet
DHWS-40-A Pince à serrage angulaire FESTO 1310184 Référence web : A700-A274476 Référence : H2502100074 Détails	40	2, 8	G1/8	pour capteurs de proximité	à double effet
DHWS-40-A-NC Pince à serrage angulaire FESTO 1310185 Référence web : A700-A283242 Référence : H2502100080 Détails	40	4, 8	G1/8	pour capteurs de proximité	à double effet
HGWM-08-EO-G6 Pince à serrage angulaire FESTO 185693 Référence web : A700-D074135 Détails	08	2, 8	M3	sans	ouvert, à simple effet
