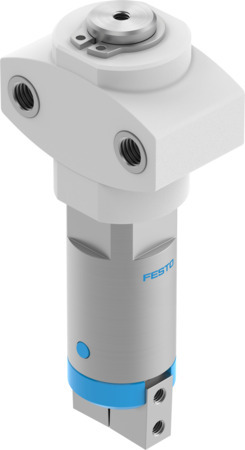

HGWM-12-EZ-G6 Pince à serrage angulaire FESTO 185702
Référence : H2502100052
Référence web : A700-A215786
Référence fabricant : 185702
Référence web : A700-A215786
Référence fabricant : 185702
HGWM-12-EZ-G6 Pince à serrage angulaire
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Pince à serrage angulaire HGWM-12-EZ-G6 Micro, compensation de course. Taille=12, Jeu angulaire max. des mors de pince ax, ay=0,5 deg, Jeu max. des mors de pince Sz=0,03 mm, Ange d'ouverture max.=14 deg, Répétitivité pince=<= 0,02 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 991898 |
| Structure de construction | Plan incliné |
| Mode de fixation | taraudé |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Taille | 12 |
| Moment d’inertie de masse (KGC) | 421 |
| Détection de position | sans |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,5 |
| Jeu max. des mors de pince Sz (MM) | 0.03 |
| Répétabilité de la pince (MM) | 0,02 |
| Nombre de mors de pince | 2 |
| Mode de fonctionnement | fermé, à simple effet |
| Fonction de la pince | Angle |
| Fréquence de travail max. de la pince (HZ) | 4 |
| Temps d’ouverture min. sous 6 bar (MS) | 1,7 |
| Temps de fermeture min. sous 6 bar (MS) | 2,8 |
| Masse max. par doigt de pince externe (G) | 1000 |
| Force max. sur le mors de pince Fz statique (N) | 20 |
| 07fb19c169c1877b7184e7dd0e3e9734_NCM | 0,4 |
| 5faace9dfb172987e0b2b28f66979273_NCM | 0,4 |
| c700e8ff2e6a0d9eb8c37d0798ce9762_NCM | 0,4 |
| Matériau du capuchon d'obturation | POM |
| Matériau mors de pince | Acier fortement allié |
| Angle d’ouverture max. (DEG) | 14 |
| Couple total de préhension à 0,6 MPa (6 bar, 87 psi) à l'ouverture (NCM) | 76 |
| 513c03b59a74bb4ad7b8977dd5c484dc_N | 10, 23 |
| 3958b131b0487c632cc4504526694ded_NCM | 0,015 |
| 19298526c4c2fd44c684a2d26d153784_KGC | 560 |
| Série | HGWM |
| Type de produit | Pince à serrage angulaire |
