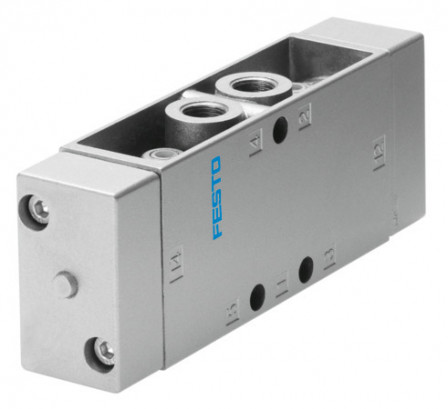

JDH-5-1/4-EX Distributeur pneumatique FESTO 536039
Référence web : A700-D074341
Référence fabricant : 536039
Référence fabricant : 536039
JDH-5-1/4-EX Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK EX |
| Symbole | 995764 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette de raccordement, à trou débouchant |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | 5/2, bistable, dominant |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1100 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 30.5 |
| Alimentation en air de pilotage | externe |
| Chevauchement | recouvrement négatif |
| Pression de pilotage MPa (MPA) | 0,23, 1 |
| Pression de pilotage (BAR) | 10, 2,3 |
| Température de stockage (GC) | -20, 60 |
| Raccord d’air de pilotage 12 | G1/8 |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Dimension modulaire (MM) | 32 |
| Fréquence de commutation max. (HZ) | 12 |
| Temps de réponse (MS) | 12 |
| Raccord pneumatique 4 | G1/4 |
| Raccord pneumatique 5 | G1/4 |
| Raccord d’air de pilotage 14 | G1/8 |
| Raccord de trou de ventilation | M5 |
| Catégorie ATEX gaz | II 2G |
| Mode de protection contre l’inflammation gaz | Ex h IIC T4 Gb |
| Température ambiante Ex | -10 °C <= Ta <= +60 °C |
| Homologation, protection antidéflagrante, hors UE | Niveau de protection du matériel Db (GB), Niveau de protection du matériel Gb (GB) |
| Catégorie ATEX poussière | II 2D |
| Mode de protection contre l'inflammation de poussière | Ex h IIIC T130°C Db |
| Série | JDH |
| Type de produit | Distributeur pneumatique |
