JMFH-5-PK-3 Électrodistributeur FESTO 4447
Référence : 250100048
Référence web : A700-A071757
Référence fabricant : 4447
Référence web : A700-A071757
Référence fabricant : 4447

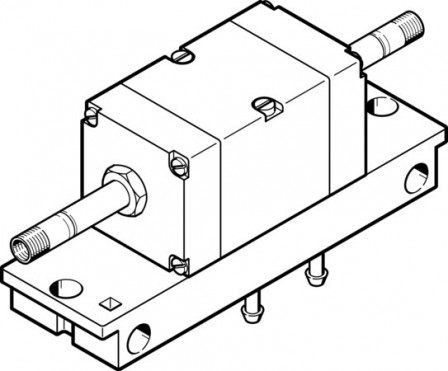

JMFH-5-PK-3 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur JMFH-5-PK-3 avec commande auxiliaire manuelle, sans bobines et sans connecteurs femelles. Bobines et connecteurs femelles doivent être commandés séparément. Fonction de distributeur=5/2 bistable, Débit nominal normal=105 l/min, Pression de service=2 - 8 bar, Conception=Siège plat, Diamètre nominal=2,5 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 40 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 995753 |
| Structure de construction | Siège de clapet |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | au choix :, sur cadre de montage, sur embase, à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 5/2 bistable |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 105 |
| Raccord pneumatique 1 | PK-3 |
| Raccord pneumatique 2 | PK-3 |
| Raccord pneumatique 3 | PK-3 |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Aluminium, Anodisé |
| Temps de réponse (MS) | 13 |
| Raccord pneumatique 4 | PK-3 |
| Raccord pneumatique 5 | PK-3 |
| Série | JMFH |
| Type de produit | électrodistributeur |
