KMPYE-5 Câble à connecteur femelle FESTO 151909
Référence web : A700-D074418
Référence fabricant : 151909
Référence fabricant : 151909

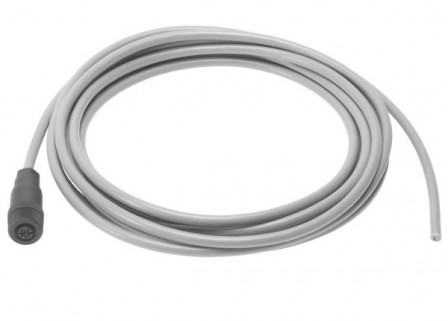

KMPYE-5 Câble à connecteur femelle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble à connecteur femelle KMPYE-5 Câble à connecteur femelle KMPYE-5 Connecteur femelle M12 (codage A); Droit; 4 pôles/fils; Câble; Compatibilité avec la chaîne porte-câbles; 5 m; 0,25 mm²; Extrémité nue; 4 pôles/fils; IP65
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -40, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Conforme à la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Résistance à la tension de choc (KV) | 2,5 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | PVC |
| Diamètre de câble (MM) | 6,2 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995385 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Blindage | oui |
| Rayon de courbure, câblage mobile (MM) | 90 |
| Composition du câble | 4 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Extrémités de fils | Coupure franche |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 80 |
| Couleur de gaine de câble | Gris |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 18 à six pans et moletage longitudinal |
| Intensité maximale admissible (A) | 4 |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Matériau de verrouillage à vis | PA |
| Série | KMPYE |
| Type de produit | Câble à connecteur femelle |
