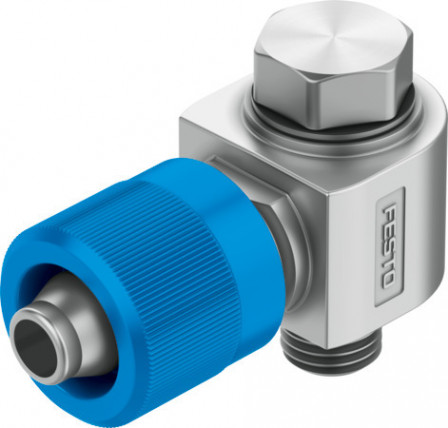

LCK-M5-PK-4 Raccord rapide coudé FESTO 4562

Référence : 250280023
Référence web : A700-A073805
Référence fabricant : 4562

LCK-M5-PK-4 Raccord rapide coudé

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord rapide coudé LCK-M5-PK-4 orientable avec deux bagues d’étanchéité. Diamètre nominal=2,4 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Position de montage=indifférent, Raccord pneumatique 1=Filetage M5, Raccord pneumatique 2=pour raccord cannelé diamètre interne 4 mm avec écrou

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Position de montage	indifférent
Diamètre nominal (MM)	2.4
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage M5
Raccord pneumatique 2	pour raccord cannelé de 4 mm de Ø intérieur avec écrou, pour tuyau de Ø extérieur de 6 mm
Matériau de la vis creuse	Acier, galvanisé
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 1, 10, 145
Couple de serrage nominal (NM)	1,33
Tolérance du couple de serrage nominal	± 20 %
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	Forme coudée
Taille de fût	10
Matériau d'écrou-raccord	Alliage d'aluminium corroyé, anodisé
Matériau d'anneau d’étanchéité	NBR, acier inoxydable fortement allié
Matériau du raccord orientable	Zinc moulé sous pression
Série	LCK
Type de produit	Raccord rapide coudé
