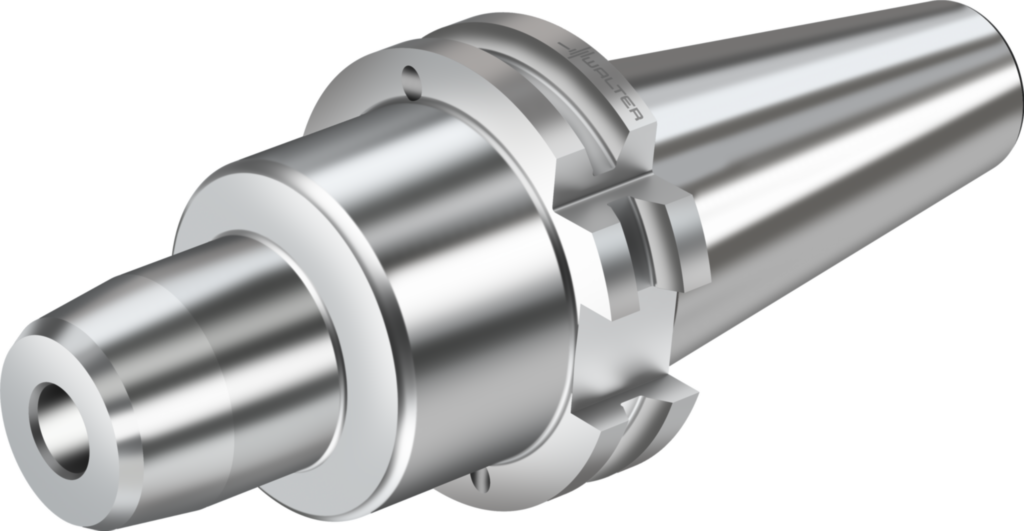

Logement d'hydro-expansion DIN 69871 AD/B WALTER AB017-S40-P06-081
Référence web : I994-G631469
Référence fabricant : AB017-S40-P06-081
Référence fabricant : AB017-S40-P06-081
Logement d'hydro-expansion DIN 69871 AD/B
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Logement d'hydro-expansion DIN 69871 AD/B AB017-S • métrique • d1=40 • d11=6
Détails techniques
| f8e4a08a0519c1af372f72fe1b4beab8_mm | 22,8 |
| da3e3cd00c474ad9d025fe1cc892aa02_mm | 26 |
| bb475829ac7c3574559234b8a33efe80 | M16 |
| d09993ef7f8b29471c1990d54516fb1d | 40 |
| Diamètre de liaison d11 (mm) | 6 |
| 8d10df828e54804d226e58c8132a8e76_mm | 61,4 |
| Longueur fonctionnelle l4 (mm) | 80,5 |
| 3363267f376ece753346375a60963bd4_mm | 37 |
| a2586ecf8a45b145686d549580b476cc_mm | 27 |
| Désignation d'outil Désignation | AB017-S40-P06-081 |
| Poids Poids (kg) | 1,4 |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | F |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 400 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 60 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur diamètre extérieur 3 LB (mm) | 61,4 |
| Longueur fonctionnelle LF (mm) | 80,5 |
| Longueur de porte-à-faux LPR (mm) | 80,5 |
| Longueur de queue LS (mm) | 68,4 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 148,75 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 12000 |
| Classification par image TSYC | AB017-S |
| Masse (poids) WT (kg) | 1,4 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -80,5 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
