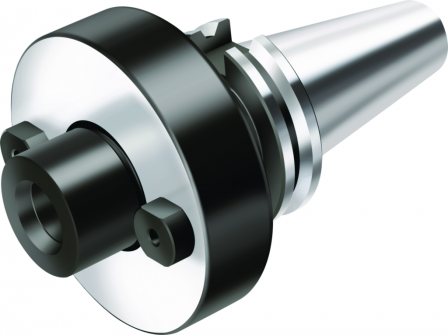

Mandrin porte-fraise ASME B5.50 WALTER AB001.K50-B26-102
Référence web : I994-B686807
Référence fabricant : AB001.K50-B26-102
Référence fabricant : AB001.K50-B26-102
Mandrin porte-fraise ASME B5.50
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Mandrin porte-fraise ASME B5.50 AB001.K • pouce • Pour outils de fraisage avec alésage cylindrique selon DIN 138 • d1=50 • d11=1
Détails techniques
| da3e3cd00c474ad9d025fe1cc892aa02_inch | 2,25 |
| bb475829ac7c3574559234b8a33efe80_mm | 1 |
| Diamètre de liaison d11 (inch) | 1 |
| ee4f090e62d80988deabf21a36877442_inch | 0,687 |
| Longueur fonctionnelle l4 (inch) | 4 |
| Désignation d'outil Désignation (mm) | AB001.K50-B26-102 |
| Poids Poids (lbs) | 9,48 |
| Code de la taille de la liaison d1 (mm) | CAT50 |
| Code de connexion du côté de la pièce CCWS | FDA22S1000**** |
| Entrée du fluide de refroidissement CNSC | 7 |
| Pression du fluide de refroidissement CP (MPa) | 80 |
| Unité du dimensionnement d'attachement CUB | N |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | S |
| Sortie du fluide de refroidissement CXSC | 4 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 500 |
| da1f595ae049c01c1f2c00bfcf5333ba_mm | 1000 |
| Type de forme du côté de la pièce FMT | EXT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 101,6 |
| Longueur de porte-à-faux LPR (mm) | 119,05 |
| Longueur de queue LS (mm) | 17,45 |
| eacd930dd9486f2910b029065db35c28_mm | 17,45 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 220,65 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 12000 |
| Classification par image TSYC | AB001.K |
| Masse (poids) WT (kg) | 4,3 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -101,6 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Identification du numéro de commande J21 | AB001.K50-B26-102 |
| Désignation du produit J22 | 6943 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | FDA12S1000**** |
| Code de connexion, du côté de la machine J6 | SKG37C0500$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
