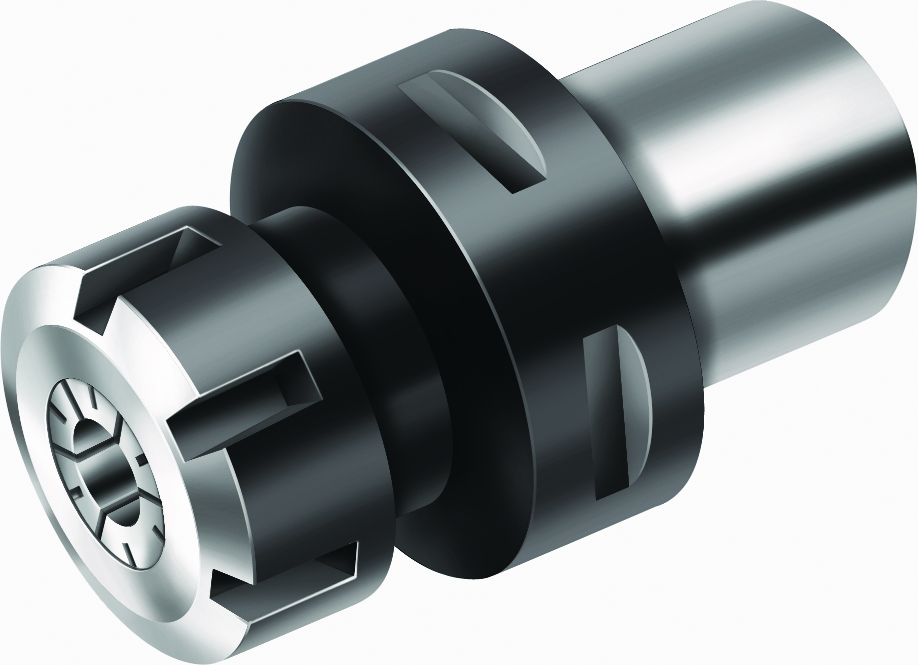

Mandrin pour pince de serrage ER avec lubrification interne WALTER C4-391.14-32 059

Référence web : I994-B703997
Référence fabricant : C4-391.14-32 059

Mandrin pour pince de serrage ER avec lubrification interne

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

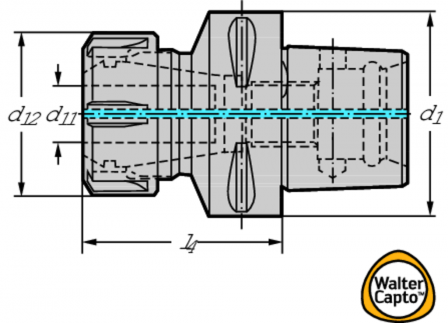

Mandrin pour pince de serrage ER avec lubrification interne C.-391.14 • métrique • Pour pinces de serrage ER conformes à la norme DIN 6499/ISO15488 • Pour une utilisation avec rondelle d'étanchéité • d1=C4 • d11=ER32

Détails techniques

da3e3cd00c474ad9d025fe1cc892aa02_mm	50
bdc837b3ea660c15835f32ea49c41b7f_mm	ER32
Longueur fonctionnelle l₄ (mm)	59
Désignation d'outil Désignation (mm)	C4-391.14-32 059
Poids Poids (kg)	0,49
Code de la taille de la liaison d₁ (mm)	C4
0305abeba6e6aa89f8c7d0f0be1120a4	1-20
Type d'attachement de base, du côté de la pièce à usiner CCTWS	SZD
Code de connexion du côté de la pièce CCWS	SZD02C0320****
Entrée du fluide de refroidissement CNSC	1
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	C
af541dc9465c9b44d1907c512565154c_mm	C
Sortie du fluide de refroidissement CXSC (mm)	1
Taille d'attachement de base du côté de machine CZCMS	400
Taille d'attachement de base du côté de la pièce à usiner CZCWS	320
Type de forme du côté de la pièce FMT	INT
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	46
Longueur de porte-à-faux LPR (mm)	59
Longueur de queue LS (mm)	24
Quantitée résiduelle de réaffûtage OAL (mm)	83
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	39000
Classification par image TSYC	391.14-IK-CAPTO
Masse (poids) WT (kg)	0,49
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-46
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Code de connexion, du côté de la machine J6	CCS01C0400$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89
