Mandrin pour pince de serrage ER WALTER C8-391.14-32 160
Référence web : I994-B704016
Référence fabricant : C8-391.14-32 160
Référence fabricant : C8-391.14-32 160
Mandrin pour pince de serrage ER
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

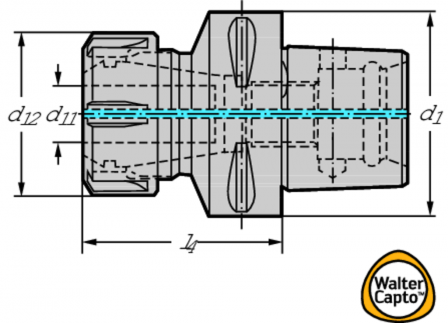

Mandrin pour pince de serrage ER C.-391.14 • métrique • Pour pinces de serrage ER conformes à la norme DIN 6499/ISO15488 • ISO 26623 • d1=C8 • d11=ER32
Détails techniques
| da3e3cd00c474ad9d025fe1cc892aa02_mm | 50 |
| bdc837b3ea660c15835f32ea49c41b7f_mm | ER32 |
| Longueur fonctionnelle l4 (mm) | 160 |
| Désignation d'outil Désignation (mm) | C8-391.14-32 160 |
| Poids Poids (kg) | 4,1 |
| Code de la taille de la liaison d1 (mm) | C8 |
| 0305abeba6e6aa89f8c7d0f0be1120a4_mm | 1-20 |
| d8a39c04b3db76f674b4386390816981_mm | SZD |
| Code de connexion du côté de la pièce CCWS | SZD02C0320**** |
| Entrée du fluide de refroidissement CNSC | 0 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | C |
| Sortie du fluide de refroidissement CXSC | 0 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 800 |
| da1f595ae049c01c1f2c00bfcf5333ba_mm | 320 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 147 |
| Longueur de porte-à-faux LPR (mm) | 160 |
| Longueur de queue LS (mm) | 48 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 208 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 14000 |
| Classification par image TSYC | 391.14-CAPTO |
| Masse (poids) WT (kg) | 4,096 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -147 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | SZD02C0320**** |
| Code de connexion, du côté de la machine J6 | CCS01C0800$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
