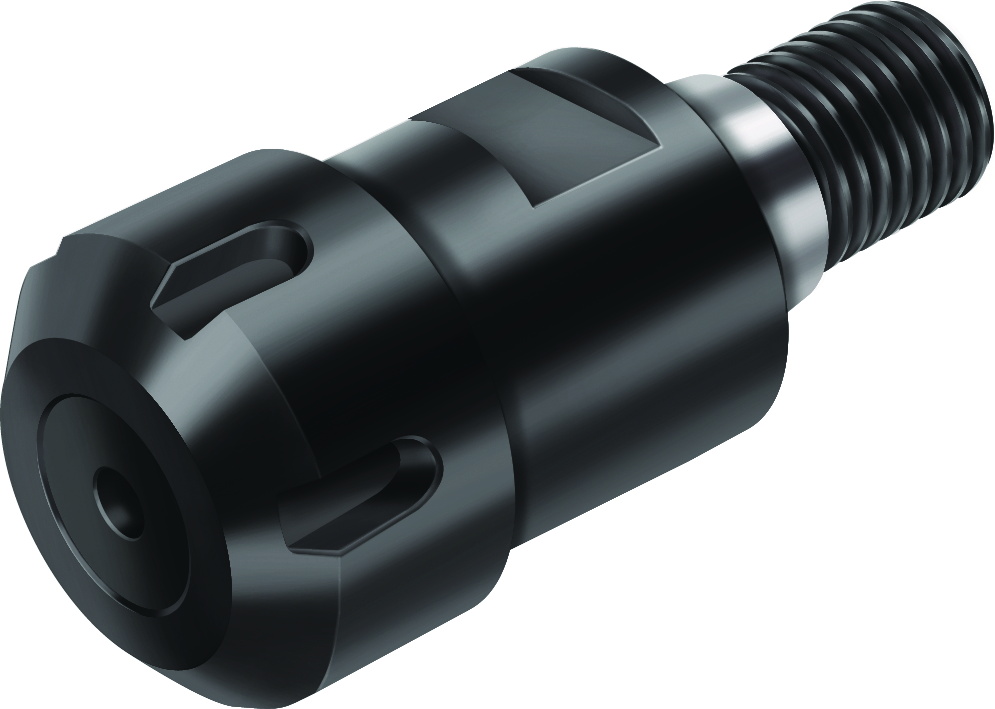

Mandrins à pince ER WALTER AK300.T36.055.16
Référence web : I994-B703989
Référence fabricant : AK300.T36.055.16
Référence fabricant : AK300.T36.055.16
Mandrins à pince ER
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

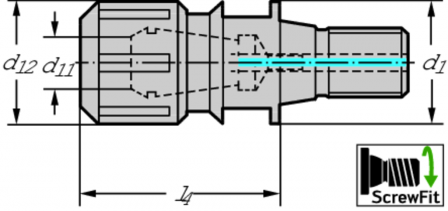

Mandrins à pince ER AK300.T-IK • métrique • Pour pinces de serrage ER conformes à la norme DIN 6499/ISO15488 • d1=T36 • d11=ER25
Détails techniques
| Longueur fonctionnelle l4 (mm) | 55 |
| Désignation d'outil Désignation (mm) | AK300.T36.055.16 |
| Poids Poids (kg) | 0,41 |
| Code de la taille de la liaison d1 (mm) | T36 |
| 0305abeba6e6aa89f8c7d0f0be1120a4_mm | 1-16 |
| 569c8cbcd2d6485d98897429774bb089_mm | SAW01C0360$$$$ |
| Type d'attachement de base, du côté de machine CCTMS (mm) | SAW |
| Type d'attachement de base, du côté de la pièce à usiner CCTWS | SZD |
| Code de connexion du côté de la pièce CCWS | SZD02C0250**** |
| Entrée du fluide de refroidissement CNSC | 1 |
| Unité du dimensionnement d'attachement CUB | C |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | C |
| Sortie du fluide de refroidissement CXSC | 1 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 360 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 250 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 38 |
| Longueur de porte-à-faux LPR (mm) | 55 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 90 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 40000 |
| Classification par image TSYC | AK300.T |
| Masse (poids) WT (kg) | 0,406 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -38 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | SZD02C0250**** |
| Code de connexion, du côté de la machine J6 | SAW01C0360$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
