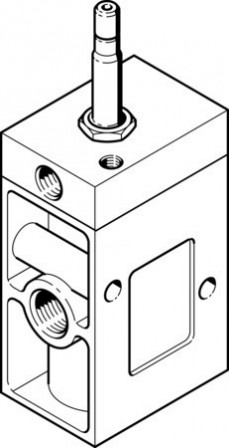

MOCH-3-1/2 Électrodistributeur FESTO 7885
Référence web : A700-D075907
Référence fabricant : 7885
Référence fabricant : 7885
MOCH-3-1/2 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur MOCH-3-1/2 avec commande manuelle auxiliaire. Fonction de distributeur=3/2 monostable, ouvert, Mode d'actionnement=électrique, Largeur=52 mm, Débit nominal normal=3700 l/min, Pression de service MPa=0,15 - 1 MPa
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991017 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette de raccordement, à trou débouchant |
| Diamètre nominal (MM) | 14 |
| Fonction de distributeur | 3/2 monostable, ouvert |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 3700 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1/2 |
| Largeur (MM) | 52 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 54 |
| Temps de commutation activé (MS) | 22 |
| Température de stockage (GC) | -20, 60 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 69 |
| Commande manuelle auxiliaire | bistable |
| Valeur b | 0.3 |
| Impulsion de test positive max. pour signal 0 (MIS) | 2200 |
| Impulsion de test négative max. pour signal 1 (MIS) | 3700 |
| Caractéristiques de bobine | Voir bobines, à commander séparément |
| Série | MOCH |
| Type de produit | électrodistributeur |
