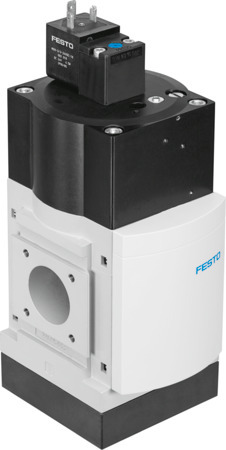

MS9-SV-G-C-V24-S-VS Distributeur de mise en pression et d'échappement FESTO 570737
Référence web : A700-D097669
Référence fabricant : 570737
Référence fabricant : 570737
MS9-SV-G-C-V24-S-VS Distributeur de mise en pression et d'échappement
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur de mise en pression et d'échappement MS9-SV-G-C-V24-S-VS pour la mise sous pression douce et l'échappement rapide de parties de l'installation. Série=MS, Taille=9, Dimension modulaire=90 mm, Fonction de sécurité=Echappement, Niveau de performance (PL)=Echappement / jusqu'à la catégorie 1, niveau de performance PLc
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur mâle, Forme carrée, Forme A, selon EN 175301-803 |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995240 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3.5, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 8300, 16550 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 3 | 1 NPT, G1 |
| Température de stockage (GC) | 0, 60 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 90 |
| Commande manuelle auxiliaire | pas de |
| Caractéristiques de bobine | 24 V DC : 8,4 W |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Facteur de marche | 100% |
| Taille | 9 |
| Niveau de pression sonore (DBA) | 93 |
| Série | MS |
| Fonction de sécurité | Echappement |
| Niveau de performance (PL) | Echappement / jusqu'à la catégorie 1, niveau de performance PLc |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Matériau du piston tiroir | Laiton |
| Matériau du couvercle inférieur | PA |
| Raccordement pour manomètre | G1/4, G1/8 |
| Débit normal, échappement 6 -> 0 bar (L2) | 19730, 21720 |
| Série | MS9 |
