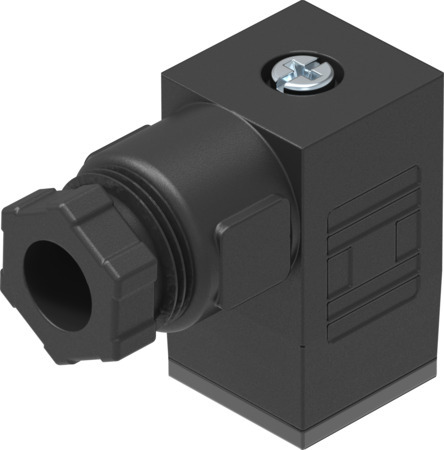

MSSD-EB Connecteur femelle FESTO 151687
Référence : 250010460
Référence web : A700-A070796
Référence fabricant : 151687
Référence web : A700-A070796
Référence fabricant : 151687
MSSD-EB Connecteur femelle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Connecteur femelle MSSD-EB Pour bobines et distributeurs, plan de pose selon DIN EN 175 301, modèle C. Mode de fixation=sur électrodistributeur avec vis M2,5, Position de montage=indifférent, Poids du produit=11 g, Connexion électrique=(* à 3 pôles, * Connecteur femelle, * Connecteur femelle coudé, * Brochage type C selon EN 175301-803, * selon DIN EN 175301-803, * Selon DIN EN 61984, * forme parallélépipédique MSEB, * forme parallélépipédique MSN2), Tension de service nominale CC=300 V
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 3 pôles, Connecteur femelle, Connecteur femelle coudé, Forme C, Forme carrée MSN2, forme carrée MSEB, selon DIN EN 175301-803, selon DIN EN 61984 |
| Degré de protection | IP65, selon IEC 60529 |
| Température ambiante (GC) | -45, 90 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Matière plastique |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Position de montage | indifférent |
| Mode de fixation | sur électrodistributeur avec vis M2,5 |
| Matériau joints d'étanchéité | NBR |
| Raccord électrique 2 | Borne à vis |
| Plage de tension de service CC (V) | 0, 300 |
| Plage de tension de service CA (V) | 0, 250 |
| Intensité maximale admissible à 40 °C (A) | 6 |
| Résistance à la tension de choc (KV) | 4 |
| Diamètre de câble autorisé (MM) | 7,5 |
| Section de raccordement (I2) | 0,75 |
| Degré d'encrassement | 3 |
| Couleur du boîtier | noir |
| Presse-étoupe | Pg7 |
| Diamètre de câble (MM) | 6, 8 |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, schéma de câblage | 995650 |
| Section nominale du fil (I2) | 0,75 |
| Note sur le degré de protection | à l'état monté |
| Sortie de câble | coudé |
| 59c9b3851954d3b5ebec641b10be0918 | orientable sur 90° |
| Intensité maximale admissible (A) | 6 |
| Raccordement du câble de protection | Disponible |
| Série | MSSD |
| Type de produit | Connecteur femelle |
