N-M5-PK-4 Raccord cannelé FESTO 4902

Référence : 250280825
Référence web : A700-A074441
Référence fabricant : 4902

N-M5-PK-4 Raccord cannelé

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

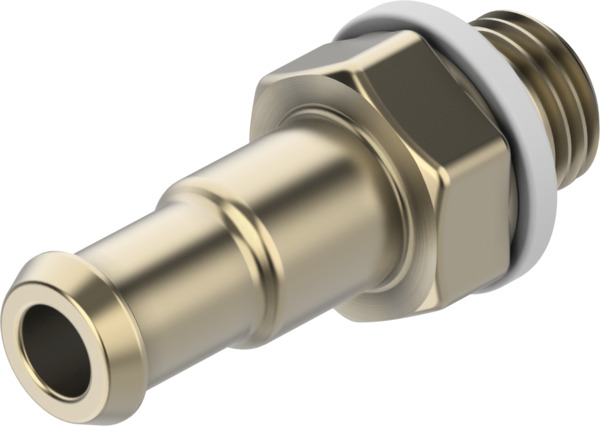

Raccord cannelé N-M5-PK-4 avec joint. Diamètre nominal=2,5 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Position de montage=indifférent, Forme=Forme droite, Taille du bidon=10

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Laiton
Position de montage	Indifférente
Diamètre nominal (MM)	2.5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	Filetage M5
Raccord pneumatique 2	pour tuyau de Ø extérieur de 6 mm
Pression de service sur la plage de température totale (BAR)	-0,95, 10
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	forme droite
Taille de fût	10
Série	N
Type de produit	Raccord cannelé
