NEBC-M12G5-ES-5-LE5-CO Câble de liaison FESTO 8074191
Référence web : A700-D076654
Référence fabricant : 8074191
Référence fabricant : 8074191

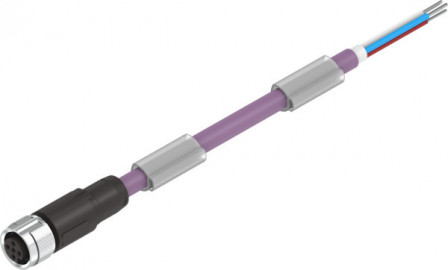

NEBC-M12G5-ES-5-LE5-CO Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBC-M12G5-ES-5-LE5-CO Câble de liaison NEBC-M12G5-ES-5-LE5-CO Connecteur femelle M12 (codage A); Droit; 5 pôles/fils; Câble PVC; Compatibilité avec la chaîne porte-câbles; Blindé; 5 m; Avec porte-étiquette; Extrémité nue; 5 pôles/fils; CANopen; IP65/IP67
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR), renforcé |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Matériau joints d'étanchéité | NBR |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 2 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton nickelé et doré |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Protocole | CANopen, DeviceNet |
| Diamètre de câble (MM) | 6.7 |
| Désignation du câble | Avec 2 porte-étiquettes |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 5 |
| Raccord électrique 1, pôles/fils connectés | 5 |
| Raccord électrique 1, schéma de câblage | 995384 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 5 |
| Blindage | oui |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | >= 70 mm |
| Composition du câble | (2 x 0,34 mm²) + (2 x 0,25 mm²) + 0,34 mm² |
| Section nominale du fil (I2) | 0,25, 0,34 |
| Extrémités de fils | Gaine retirée |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 80 |
| Couleur de gaine de câble | rouge-violet |
| Matériau de gaine isolante | PE |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Matériau de verrouillage à vis | Zinc moulé sous pression, nickelé |
| Fréquence de raccordement | 100 |
| Rayon de courbure, câblage fixe (MM) | >= 35 mm |
| Type de produit | Câble de liaison |
| Série | NEBC |
