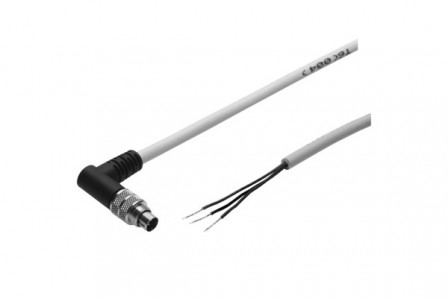

NEBC-M9W5-K-5-N-LE3 Câble de liaison FESTO 563712
Référence web : A700-D084357
Référence fabricant : 563712
Référence fabricant : 563712
NEBC-M9W5-K-5-N-LE3 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBC-M9W5-K-5-N-LE3 Câble de liaison NEBC-M9W5-K-5-N-LE3 Extrémité nue; 5 pôles/fils; Câble TPE-U(PUR); Standard; Blindé; 5 m; Connecteur mâle M9; Coudé; 5 pôles/fils; IP65/IP67
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, PBT, TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 1,6 |
| Résistance à la tension de choc (KV) | 0,5 |
| Degré d'encrassement | 1 |
| Matériau des contacts à fiche | Bronze doré, Laiton, doré |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | extrémité nue |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 5.5 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, type de raccord | Câble |
| Raccord électrique 1, nombre de pôles/fils | 5 |
| Raccord électrique 1, pôles/fils connectés | 3 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M9x0,5 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 3 |
| Blindage | oui |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | 75 |
| Composition du câble | 2 x 0,25 mm² + 2 x 0,34 mm² + 0,49 mm² |
| Section nominale du fil (I2) | 0,25, 0,34, 0,49 |
| Extrémités de fils | Cosse |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | gris clair |
| Matériau de gaine isolante | TPE-U(PUR) |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | coudée |
| Raccord électrique 2, schéma de câblage | 995744 |
| Conditions d'essai de câble | Conditions de test sur demande |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Raccord électrique 2, type de fixation | Verrouillage à vis |
| Note concernant l'intensité maximale admissible à 40 °C | 2,3 A pour 0,34 mm², 3,6 A pour 0,49 mm² |
| Série | NEBC |
| Type de produit | Câble de liaison |
