NEBM-SF1W31-EH-2.6-Q15N-LE14 Câble moteur FESTO 5213343
Référence web : A700-D092445
Référence fabricant : 5213343
Référence fabricant : 5213343

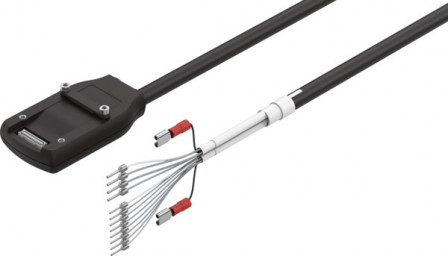

NEBM-SF1W31-EH-2.6-Q15N-LE14 Câble moteur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble moteur NEBM-SF1W31-EH-2.6-Q15N-LE14 Câble moteur NEBM-SF1W31-EH-2.6-Q15N-LE14 Connecteur mâle schéma de câblage F1; Coudé; 31 pôles/fils; Câble TPE-U(PUR); Compatibilité avec la chaîne porte-câbles; Câble hybride; 2,6 m; 0,35 mm²; Extrémité nue; 14 pôles/fils
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP20 |
| Température ambiante (GC) | -20, 75 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | PA |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Température de stockage (GC) | -25, 55 |
| Conforme à la norme | DIN 47100 |
| Plage de tension de service CC (V) | 0, 50 |
| Intensité maximale admissible à 40 °C (A) | 0,5 |
| Résistance à la tension de choc (KV) | 0,25 |
| Degré d'encrassement | 1 |
| Matériau des contacts à fiche | Alliage de cuivre, étamé |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Plan de pose F1 |
| Longueur de câble (M) | 2.6 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 9.9 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 31 |
| Raccord électrique 1, pôles/fils connectés | 31 |
| Raccord électrique 1, schéma de câblage | 995929 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 14 |
| Raccord électrique 2, pôles/fils connectés | 14 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | >= 74,25 mm |
| Composition du câble | 1 x (6 x 0,35 mm²) + 2 x (4 x 0,15 mm²) |
| Section nominale du fil (I2) | 0,15, 0,35 |
| Extrémités de fils | Cosse |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Noir |
| Raccord électrique 1, type de fixation | Verrouillage par enclenchement |
| Raccord électrique 1, note concernant le départ de câble | 90° |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,2 mm |
| Fréquence de raccordement | 30 |
| Rayon de courbure, câblage fixe (MM) | >= 49,5 mm |
| Type de produit | Câble moteur |
| Série | NEBM |
