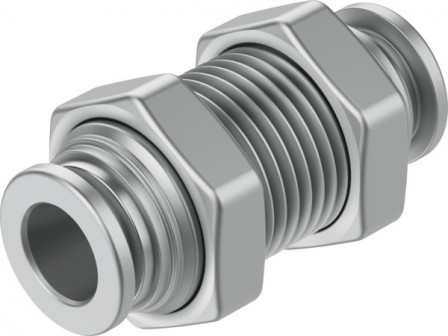

NPQR-H-Q8-E Union traversée de cloison FESTO 8085731
Référence : H2502800515
Référence web : A700-A613548
Référence fabricant : 8085731
Référence web : A700-A613548
Référence fabricant : 8085731
NPQR-H-Q8-E Union traversée de cloison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Union traversée de cloison NPQR-H-Q8-E Union traversée de cloison NPQR-H-Q8-E Version acier inoxydable; Traversée de cloison; Pour Ø extérieur de tuyau 8 mm; Même taille que raccord 1; Quantité par paquet 1 unité
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 150 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 997424 |
| Structure de construction | Principe Push-pull |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | pour tuyau de Ø extérieur de 8 mm |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 8 mm |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1,6, 16, 232 |
| Taille | Standard |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Matériau de l'écrou | Acier inoxydable fortement allié |
| Aptitude alimentaire | NSF/ANSI 169, voir la déclaration de conformité |
| Modèle | Traversée de cloison |
| Taille de fût | 1 |
| Certificat de l'organisme d'émission | NSF C0556009 |
| Profondeur d'enfoncement du tuyau (MM) | 16,8 |
| Note concernant la pression de service | Eau : max. 0,7 MPa à 0 - 80 °C |
| Matériau du joint de tuyau | FPM |
| Matériau de la bague de démontage | Acier inoxydable fortement allié |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Matériau de la bague d'appui | PPSU |
| Matériau de la bague de support | acier inoxydable fortement allié |
| Type de produit | Traversée de cloison |
| Série | NPQR |
