OGGB-100-G18-2-Q Ventouse de Bernoulli FESTO 574566
Référence web : A700-D076935
Référence fabricant : 574566
Référence fabricant : 574566

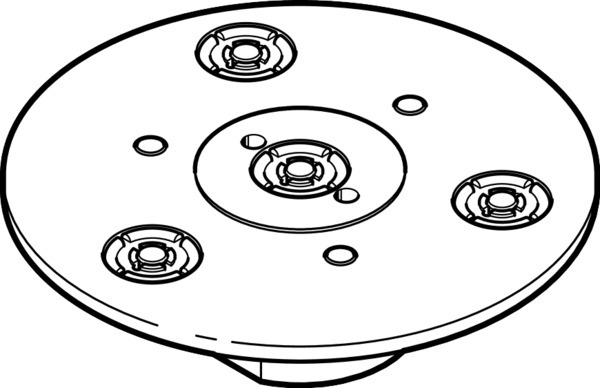

OGGB-100-G18-2-Q Ventouse de Bernoulli
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse de Bernoulli OGGB-100-G18-2-Q pour transporter des pièces minces, extrêmement fragiles et cassantes, pour efforts transversaux importants. Position de montage=indifférent, Position du raccord=Sur le dessus/sur le côté, Diamètre de pince=100 mm, Pression de service=0 - 6 bar, Pression de service nominale=1 bar
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 995229 |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 0, 6 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Position des raccords | en haut/sur le côté |
| Pression de service nominale (BAR) | 1 |
| Force de maintien à pression de service nominale (N) | 6 |
| Raccords alternatifs | G1/8 |
| Force transversale en pression de service nominale (N) | 12 |
| Niveau de pression sonore à pression service nominale (DBA) | 65 |
| dabc7be2a3f36fb7becd7fc6275b57bd | NBR, POM |
| 7476dfa5337435ad9d41746c41cec87a_MM | 100 |
| 93bbb7bf00ab8665e2e681c10a3d166f_L2 | 110 |
| 04f661ba77697b10982fa2bcba307e69_DBA | 78 |
| Série | OGGB |
| Type de produit | Ventouse de bernoulli |
