Outil à queue – Serrage par bride WALTER DSSNR3225P12
Référence web : I994-B714325
Référence fabricant : DSSNR3225P12
Référence fabricant : DSSNR3225P12

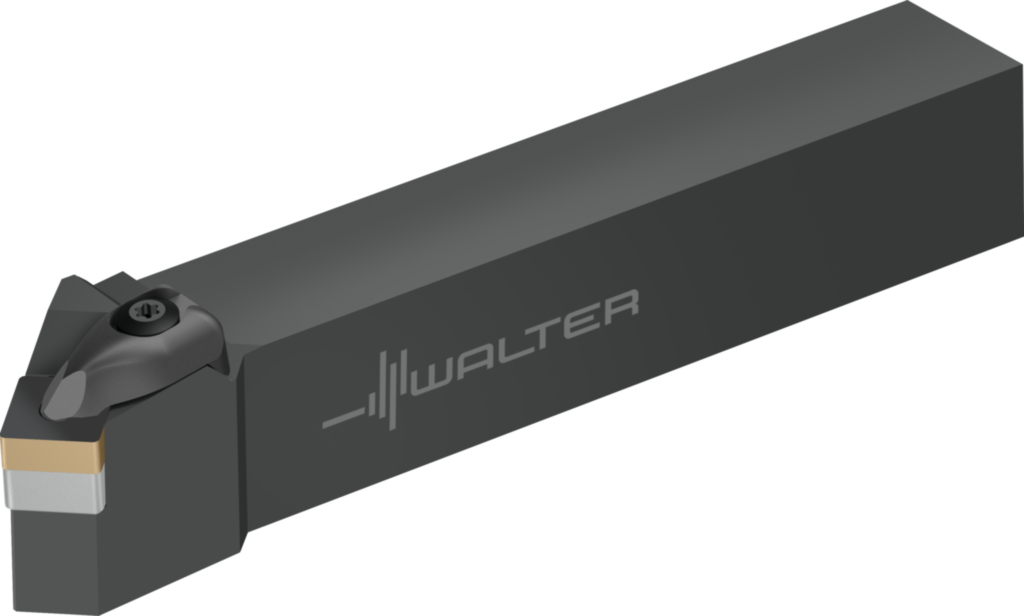

Outil à queue – Serrage par bride
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Outil à queue – Serrage par bride DSSN • Walter Turn • métrique • Section carrée • κ=45° • Droite • 32x25mm • plaquette carrée • SN .. 1204 ..
Détails techniques
| Serrage | Par bride |
| Série | DSSN |
| ee1afc2857a59f9d259f3209ae75ba87_mm | 25 |
| 2902655dc0181761884d1195e9ecf55d_° | -8 |
| 16ba3c32e6fcc0837520d9ab1bcc270d_mm | 32 |
| ab19229e42b735750ac92c52e3bf94d2_° | 0 |
| Longueur fonctionnelle l1 (mm) | 170 |
| bc98ffb9e482a9fa3c9f75ac7beb9731_mm | 178,3 |
| 23aa3f55b3fc083027edf4dc2e315193_mm | 27,5 |
| Désignation d'outil Désignation | DSSNR3225P12 |
| b4e29c99d273c11907c36c8b7cef0137 | 12 |
| Plaquettes amovibles possibles Type (°) | SN .. 1204 .. |
| 6484139382309d310711c7e89236b5fb_mm | 23,7 |
| Largeur fonctionnelle f (mm) | 32 |
| Hauteur fonctionnelle HF (mm) | 32 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 45 |
| Angle d'inclinaison LAMS (°) | 0 |
| Longueur fonctionnelle LF (mm) | 178,32 |
| 62cc213cb992d2c0f75ce13a0df2435d_mm | 8,32 |
| 00e961cd433afdd024d72a3c72daa198_° | SNMG 12 04 08 |
| nombre des possibilités d'utilisation NOI (°) | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 178,32 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Forme de plaquette SC | S |
| Codage des places de plaquette SSC | 12 |
| Moment de rotation TQ (Nm) | 3,9 |
| Classification par image TSYCISO | DSSNR-ISO-AUSSEN |
| Largeur fonctionnelle WF (mm) | 32 |
| Masse (poids) WT (kg) | 1,121 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -178,32 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 32 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | -23,68 |
| Code de connexion, du côté de la machine J6 | VKT01A3225$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | DDA |
| Longueur de porte-à-faux LPR (mm) | 178,32 |
| Numéro standard Caractéristique NSM | DIN4000-90 |
