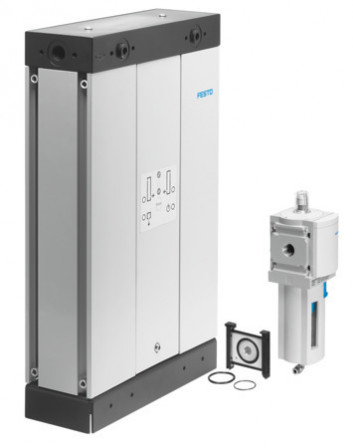

PDAD-09-G3/8 Déshydrateur à adsorption FESTO 552170

Référence web : A700-D077504
Référence fabricant : 552170

PDAD-09-G3/8 Déshydrateur à adsorption

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Déshydrateur à adsorption PDAD-09-G3/8 pour un air comprimé sec et exempt de particules. Position de montage=(* vertical, * Horizontal), Conception=Déshydrateur à adsorption régénéré à froid, Pression d'entrée 1=4 - 16 bar, Symbole KC=KC-EMV, Marque CE (voir déclaration de conformité)=(* selon la directive européenne sur les équipements sous pression, * selon la directive européenne CEM, * selon la directive européenne sur les équipements basse tension)

Documentations techniques

Fiches technique

Détails techniques

Degré de protection	IP65
Température ambiante (GC)	5, 50
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Alliage d'aluminium corroyé
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne relative aux basses tensions
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les équipements électriques
Symbole	992135
Structure de construction	déshydrateur à adsorption à régénération à froid
Position de montage	Horizontal, vertical
Mode de fixation	avec accessoires
Fluide de service	Air comprimé selon ISO8573-1:2010 [6:4:4]
Température du fluide (GC)	2, 50
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié impossible, pas d'eau sous forme liquide
Raccord pneumatique 1	G3/8
Raccord pneumatique 2	G3/8
Température de stockage (GC)	-20, 60
Pression d’alimentation 1 (BAR)	4, 16
Degré d'encrassement	2
Raccord électrique 1, connectique	Plan de pose de type C conforme aux standards industriels 9,4 mm
Classe de pureté de l'air en sortie	Air comprimé selon ISO 8573-1:2010 [2:1:2] à -70°C, Air comprimé selon ISO 8573-1:2010 [2:2:2] à -40°C
Marquage KC	KC-CEM
Raccord électrique 1, fonction	Alimentation électrique AC
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, nombre de pôles/fils	3
Raccord électrique 1, pôles/fils connectés	2
Raccord électrique 2, fonction	Alimentation électrique DC
Raccord électrique 2, type de connexion	Connecteur femelle
Raccord électrique 2, technologie de raccordement	Plan de pose de type C conforme aux standards industriels 9,4 mm
Raccord électrique 2, nombre de pôles/fils	4
Raccord électrique 2, pôles/fils connectés	2
Classe de protection	II
Puissance absorbée à 24 VCC (W)	9,6
Puissance absorbée en 230 VAC (D46)	16
Point de rosée sous pression (GC)	-40
Point de rosée sous débit réduit (GC)	-70
Catégorie de surtension	II
Série	PDAD
Type de produit	Déshydrateur à adsorption
