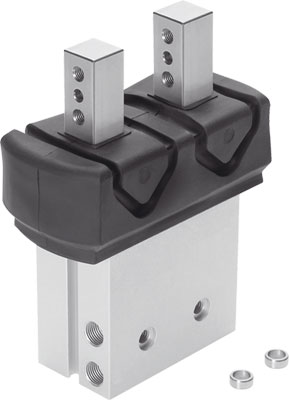

pince à serrage parallèle HGP-16-A-B-SSK FESTO 539636
Référence : 250210329
Référence web : A700-A143380
Référence fabricant : 539636
Référence web : A700-A143380
Référence fabricant : 539636
pince à serrage parallèle HGP-16-A-B-SSK à auto-centrage, utilisable comme pince à serrage externe et interne, pour détection de position, avec protection contre les poussières. Taille=16, Course par mors de pince=5 mm, Précision d'échange max.=0,2 mm, Répétitivité pince=< 0,04 mm, Nombre de mors de pince=2
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP54 |
| Poids du produit (g) | 197 |
| Conception | Levier |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, avec trou débouchant et douille de centrage |
| Pression de service (BAR) | 2, 8 |
| Raccord pneumatique | M3 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | 5, 60 |
| Note sur la matière | sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau corps | Aluminium, anodisé dur |
| Taille | 16 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 5 |
| Précision d'échange max. (mm) | 0.2 |
| Répétitivité pince (mm) | < 0,04 mm |
| Nombre de mors de pince | 2 |
| Fonction de préhension | Parallèle |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), opening (N) | 140 |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), closing (N) | 160 |
| Fréquence de fonctionnement max. de la pince (Hz) | 4 |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) (ms) | 44 |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) (ms) | 60 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening (N) | 70 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing (N) | 80 |
| Moment d'inertie (kgcm2) | 0.47 |
| Force max. au niveau du mors de pince Fz statique (N) | 90 |
| Moment max. au niveau du mors de pince Mx statique (Nm) | 3.3 |
| Moment max. au niveau du mors de pince My statique (Nm) | 3.3 |
| Moment max. au niveau du mors de pince Mz statique (Nm) | 3.3 |
| Masse maxi par doigt de pince externe (g) | 40 |
| Matériau capuchon d'obturation | TPV |
| Matériau mors de pince | Acier fortement allié |
| Série | HGP |
| Type de produit | Pince à serrage parallèle |
