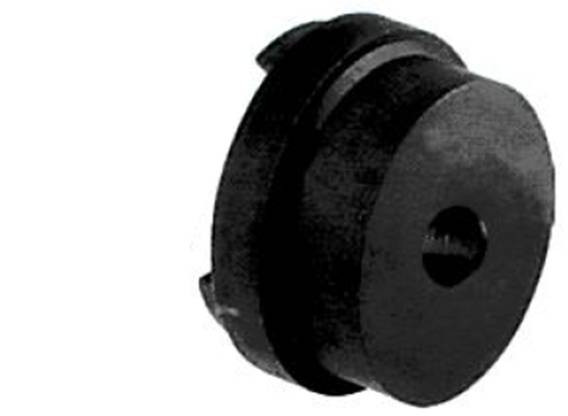

PLATEAU HRC230 TYPE B PREALESE HRC230B

Référence : C2400100170
Référence web : A922-A255156
Référence fabricant : HRC230B

PLATEAU HRC230 TYPE B PREALESE

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Accouplements robustes pour applications courantes. Alignement simple et rapide à la règle grâce au diamètre extérieur usiné. Transmission sécurisée même en cas de destruction du flector. Trois combinaisons possibles de montage: FF, FH et HH.

Détails techniques

Taille	230
Alésage max, (mm)	100
Couple nominal (Nm)	2000
Préalésage H9	25
c	77
D	90
De	225
B (mm)	155
E	99
F (mm)	85,5
G (mm)	59,5
désalignement radial	0,5
désalignement angulaire	1°
désalignement axial	1,3
Moment d'inertie	1200
Rigidité torsion Nm/°	336

Produits similaires

	Taille	Moyeu	Alésage max, (mm)	Préalésage H9	B (mm)	c	D	E	F (mm)	G (mm)	De	désalignement radial	désalignement angulaire	désalignement axial	Moment d'inertie	Rigidité torsion Nm/°
PLATEAU HRC070 TYPE B PREALESE HRC070B Référence web : A922-A266763 Référence : F2400100331 Détails	70		32	8	60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC090 TYPE B PREALESE HRC090B Référence web : A922-A346695 Référence : K2400100034 Détails	90		42	10	70	26	30	32	30,5	22,5	85	0,3	1°	0,5	11,5	25,5
PLATEAU HRC110 TYPE B PREALESE HRC110B Référence web : A922-A364392 Référence : H2400100161 Détails	110		55	10	100	37	45	45	45	29	112	0,3	1°	0,6	40	48
PLATEAU HRC130 TYPE B PREALESE HRC130B Référence web : A922-A284455 Référence : H2400100116 Détails	130		60	15	105	39	47,5	50	53	36	130	0,4	1°	0,8	78	84
PLATEAU HRC150 TYPE B PREALESE HRC150B Référence web : A922-A182826 Référence : F2400100145 Détails	150		70	20	115	46	56	62	60	40	150	0,4	1°	0,9	181	176
PLATEAU HRC180 TYPE B PREALESE HRC180B Référence web : A922-A255154 Référence : C2400100169 Détails	180		80	25	125	58	70	77	73	49	180	0,4	1°	1,1	434	240
PLATEAU HRC230 TYPE B PREALESE HRC230B Référence web : A922-A255156 Référence : C2400100170 Détails	230		100	25	155	77	90	99	85,5	59,5	225	0,5	1°	1,3	1200	336
PLATEAU HRC280 TYPE B PREALESE HRC280B Référence web : D856-A102219 Référence : D2400100003 Détails	280		115	30	206	90	105,5	119	105,5	74,5	275	0,5	1°	1,7	4450	960
PLATEAU HRC070 TYPE H POUR 1008 HRC070H Référence web : A922-A270965 Référence : 240012214 Détails	70	1008	25		60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC090 TYPE H POUR 1108 HRC090H Référence web : A922-A464130 Référence : F2400100652 Détails	90	1108	28		70	19,5	23,5	32	30,5	22,5	85	0,3	1°	0,5	11,5	25,5
