Pointe tournante avec écrou d'extraction CM4 RÖHM 33080040
Référence web : A589-C619634
Référence fabricant : 33080040
Référence fabricant : 33080040
Pointe tournante avec écrou d'extraction CM4
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Pointe tournante - PROModèle : structure trempée et rectifiée, avec angle de pointe à 60°. Logement triple pour résister à de fortes sollicitations axiales et radiales. Lubrification à vie. Avec écrou d'extraction. Applications : s'utilise pour le serrage sur les tours et les rectifieuses.

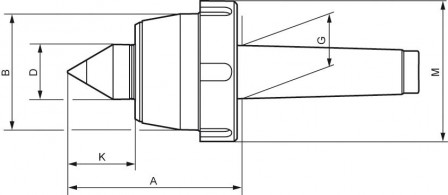

Détails techniques
| Emmanchement (CM) | 4 |
| Cote A (mm) | 102,5 |
| Cote B (mm) | 70 |
| Cote D (mm) | 32 |
| Cote G (mm) | 31,267 |
| Cote K (mm) | 40 |
| Cote M (mm) | 82 |
| Précision de concentricité max. (mm) | 0,005 |
| Poids max. de la pièce à usiner (kg) | 500 |
| Vitesse de rotation max. (tr/mn) | 3800 |
Produits similaires
| Emmanchement (CM) | Taille | Cote A (mm) | Cote B (mm) | Cote D (mm) | Cote G (mm) | Cote K (mm) | Cote M (mm) | Précision de concentricité max. (mm) | Poids max. de la pièce à usiner (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
Pointe tournante av.écroud'extraction CM2 RÖHM 33080020
Référence web : A589-A550365
Référence : H3301300005 |
2 | 65 | 45 | 20 | 17,78 | 24 | 56 | 0,005 | 120 | |
|
Pointe tournante avec écrou d'extraction CM3 RÖHM 33080030
Référence web : A589-C619608
|
3 | 79,5 | 60 | 25 | 23,825 | 30,5 | 74 | 0,005 | 360 | |
|
Pointe tournante avec écrou d'extraction CM4 RÖHM 33080040
Référence web : A589-C619634
|
4 | 102,5 | 70 | 32 | 31,267 | 40 | 82 | 0,005 | 500 | |
|
Pointe tournante avec écrou d'extraction CM5 RÖHM 33080050
Référence web : A589-C619744
|
5 | 129 | 90 | 40 | 44,399 | 49,5 | 105 | 0,005 | 1000 |
