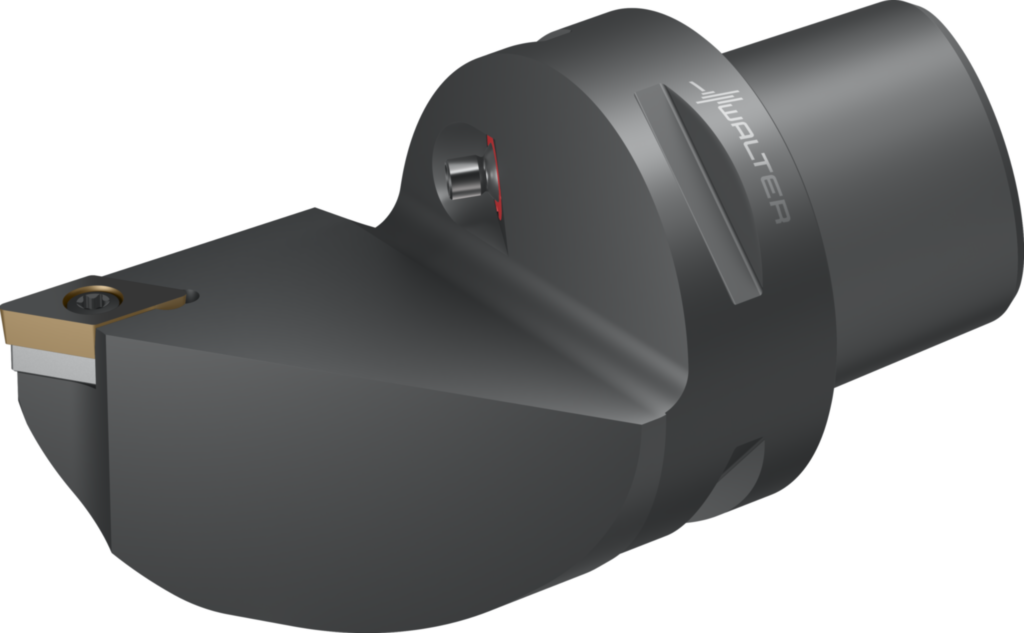

Porte-outil de tournage – Serrage par vis WALTER C3-SDJCL-22040-11
Référence web : I994-B713440
Référence fabricant : C3-SDJCL-22040-11
Référence fabricant : C3-SDJCL-22040-11
Porte-outil de tournage – Serrage par vis
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Porte-outil de tournage – Serrage par vis C...-SDJC • Walter Turn • métrique • Walter CaptoTM ISO 26623 • κ=93° • Gauche • C3 • plaquette rhombique • DC .. 11T3 ..
Détails techniques
| Serrage | Vis |
| Série | C...-SDJC |
| Code de la taille de la liaison d1 (mm) | C3 |
| a5caf0b2fbd8bf8e8e26939b00ec056a_mm | 140 |
| 161d177a6059a07373776de9926cbb39_mm | 116 |
| 2902655dc0181761884d1195e9ecf55d_° | 0 |
| ab19229e42b735750ac92c52e3bf94d2_° | 0 |
| Longueur fonctionnelle l4 (mm) | 40 |
| Désignation d'outil Désignation | C3-SDJCL-22040-11 |
| b4e29c99d273c11907c36c8b7cef0137 | 11 |
| Plaquettes amovibles possibles Type (mm) | DC .. 11T3 .. |
| Largeur fonctionnelle f (mm) | 22 |
| Angle d'arête orthogonal GAMO (°) | 0 |
| Direction de coupe HAND | L |
| Hauteur fonctionnelle HF (mm) | 0 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 93 |
| Angle d'inclinaison LAMS (°) | 0 |
| Longueur fonctionnelle LF (mm) | 40 |
| 00e961cd433afdd024d72a3c72daa198_° | DCMT 11 T3 08 |
| nombre des possibilités d'utilisation NOI | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 59 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 30 |
| Forme de plaquette SC | D |
| Codage des places de plaquette SSC | 11 |
| Moment de rotation TQ (Nm) | 3 |
| Classification par image TSYCISO | SDJCL-CAPTO-AUSSEN |
| Largeur fonctionnelle WF (mm) | 22 |
| Masse (poids) WT (kg) | 0,198 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -40 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 22 |
| Longueur de porte-à-faux LPR (mm) | 59 |
| Numéro standard Caractéristique NSM | DIN4000-90 |
