QH-QS-4 Robinet à boisseau sphérique FESTO 153483
Référence : D2505500065
Référence web : A700-A167446
Référence fabricant : 153483
Référence web : A700-A167446
Référence fabricant : 153483

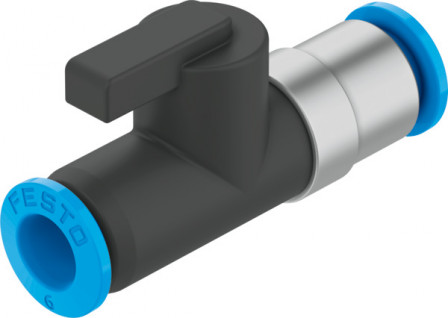

QH-QS-4 Robinet à boisseau sphérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Robinet à boisseau sphérique QH-QS-4 avec raccords QS. Fonction de distributeur=2/2 bistable, Raccord pneumatique 1=QS-4, Raccord pneumatique 2=QS-4, Mode d'actionnement=manuel, Mode de fixation=Pose de conduites
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991458 |
| Structure de construction | Vanne à boisseau sphérique |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | Pose de conduites |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 2/2 bistable |
| Pression de service (BAR) | -1, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 148 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-4 |
| Raccord pneumatique 2 | QS-4 |
| Série | QH |
| Type de produit | Robinet à boisseau sphérique |
