QSPLLKG14-5/16-U Cartridge FESTO 132945
Référence web : A700-D093545
Référence fabricant : 132945
Référence fabricant : 132945

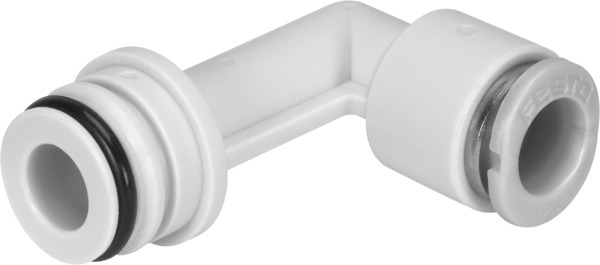

QSPLLKG14-5/16-U Cartridge
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Cartridge QSPLLKG14-5/16-U Cartridge QSPLLKG14-5/16-U Version polymère, gris; Forme coudée, longue; Avec aiguille de fixation; Cartridge 14 mm; Pour tuyau de Ø extérieur de 5/16 in; Quantité par paquet 10 unités
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Structure de construction | Principe Push-pull |
| Position de montage | indifférent |
| Mode de fixation | Aiguille de fixation |
| Diamètre nominal (MM) | 4.7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Cartouche 14 mm |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur 5/16" |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1, 10, 145 |
| Taille | Standard |
| Modèle | Forme coudée, longue |
| Taille de fût | 10 |
| Classification maritime | Voir certificat |
| Matériau du joint de tuyau | NBR |
| Température ambiante (Fahrenheit) (FA) | 23, 140 |
| Couleur de la bague de démontage | gris |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier fortement allié inoxydable |
| Série | QSPLLKG14 |
| Type de produit | Cartridge |
