QSS-6 Union traversée de cloison FESTO 153158
Référence : 250280190
Référence web : A700-A073965
Référence fabricant : 153158
Référence web : A700-A073965
Référence fabricant : 153158

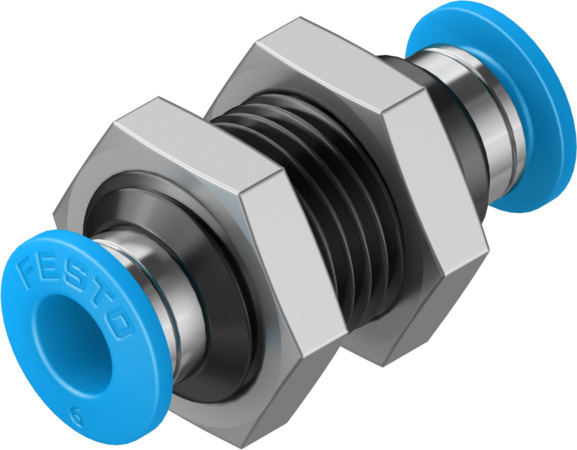

QSS-6 Union traversée de cloison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Union traversée de cloison QSS-6 Union traversée de cloison QSS-6 Traversée de cloison; Avec six pans extérieur; Pour tuyau de Ø extérieur de 6 mm; Même taille que raccord 1; Quantité par paquet 10 unités
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium anodisé |
| Structure de construction | Principe Push-pull |
| Position de montage | Indifférente |
| Mode de fixation | Tête hexagonale, surplat 17 |
| Diamètre nominal (MM) | 5 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-], Eau (liquide, sans glace) |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | pour tuyau de Ø extérieur de 6 mm |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 6 mm |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 0,6, 6, 87 |
| Taille | Standard |
| Matériau de l'écrou | Laiton nickelé |
| Modèle | Traversée de cloison |
| Taille de fût | 10 |
| Note concernant la pression de service | Eau : max. 0,6 MPa à max. 50 °C |
| Matériau du joint de tuyau | NBR |
| Couleur de la bague de démontage | bleu |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier inoxydable fortement allié |
| Pression de service en fonction de la température (PSI) | -0,095, -0,95, -13,775, 1,4, 14, 203 |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Série | QSS |
