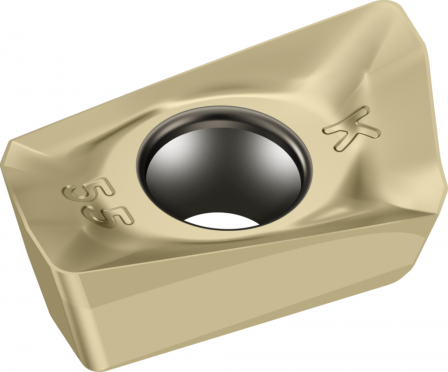

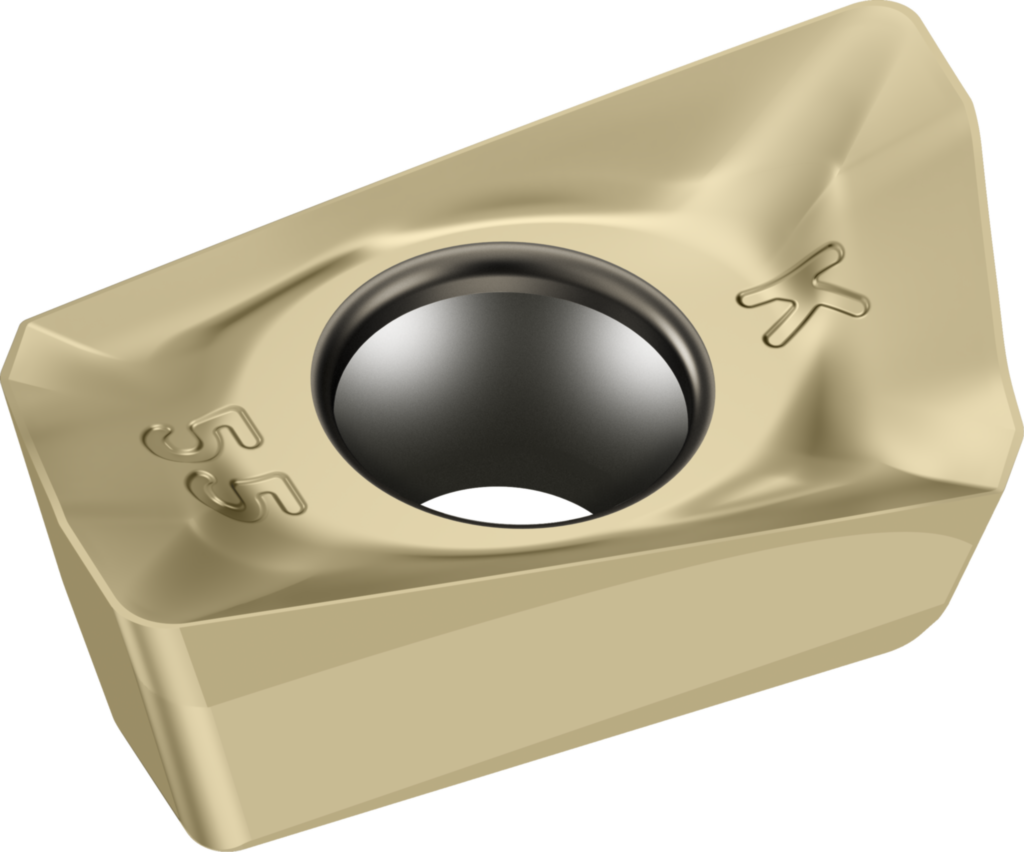

Rhombiques positives WALTER BCMT160508R-K55 WKP35G
Référence web : I994-B705782
Référence fabricant : BCMT160508R-K55 WKP35G
Référence fabricant : BCMT160508R-K55 WKP35G
Rhombiques positives
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Rhombiques positives BCMT ...-K55 • angle de dépouille principal=7° • WKP35G • Tiger·tec® Gold • Rayon de bec=0,8mm • longueur d'arête de planage=2mm
Détails techniques
| Série | BCMT |
| Angle de dépouille principal α (°) | 7 |
| Angle de dépouille secondaire α2 (°) | 15 |
| Longueur de l'arête de coupe Wiper b (mm) | 2 |
| Nombre d'arêtes de coupe Nombre d'arêtes de coupe (mm) | 2 |
| Longueur d'arête de coupe l (mm) | 17,3 |
| Désignation Désignation (mm) | BCMT160508R-K55 WKP35G |
| Rayon r (mm) | 0,8 |
| Epaisseur plaquette s (mm) | 5,75 |
| Classe de tolérance de plaquette Classe de tolérances (mm) | M |
| Largeur de plaquette l2 (mm) | 9,9 |
| Angle de coin plaquette de coupe EPSR (°) | 82 |
| Désignation du matériau de coupe du fabricant GRADE | WKP35G |
| Désignation normée du matériau de coupe, application principale GRDPRIO | - |
| Version de plaquette HAND | R |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC | WR$$BC1605083RB$$08 |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 17,3 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 0,8 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 5,75 |
| Épaisseur de plaquette S1 (mm) | 4,2 |
| Codage des places de plaquette SSC | 16 |
| Classe de tolérance TC | M |
| Exécution et nombre d'arêtes de coupe rapportées TCE | S |
| Classification par image TSYC | BCMT-K55 |
| Largeur de plaquette W1 (mm) | 9,9 |
| Identificateur de racleur WEP | 1 |
| Masse (poids) WT (kg) | 0,008 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
