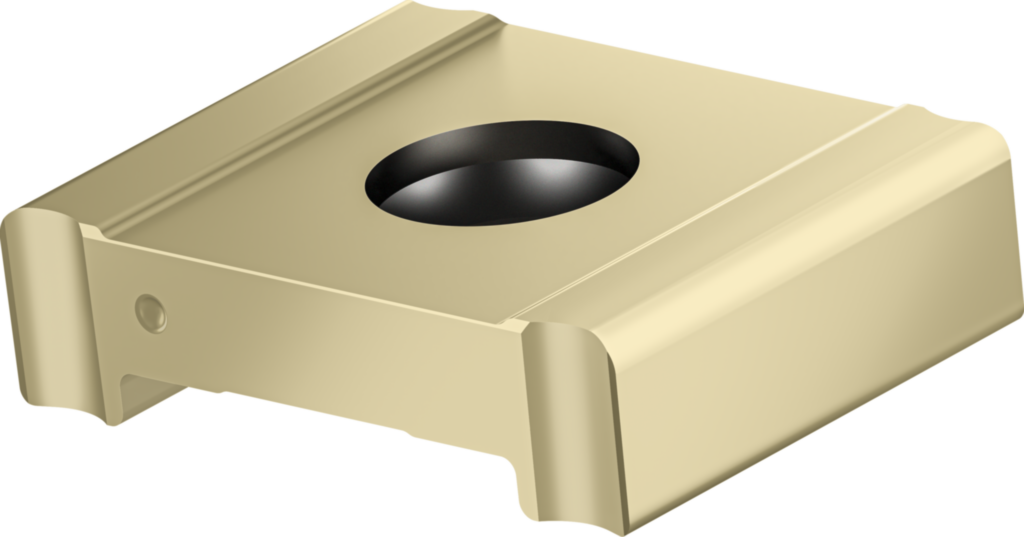

Rhombiques tangentielles WALTER LNMX070204-F57T WKP35S
Référence web : I994-B706651
Référence fabricant : LNMX070204-F57T WKP35S
Référence fabricant : LNMX070204-F57T WKP35S
Rhombiques tangentielles
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Rhombiques tangentielles LNMX ...-F57 • angle de dépouille principal=0° • WKP35S • Tiger·tec® Silver • Rayon de bec=0,4mm

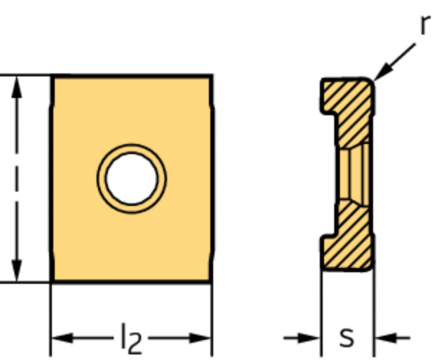

Détails techniques
| Série | LNMX |
| Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°) | 4 |
| Longueur d'arête de coupe l (mm) | 9 |
| Désignation Désignation (mm) | LNMX070204-F57T WKP35S |
| Rayon r (mm) | 0,4 |
| Epaisseur plaquette s (mm) | 2,4 |
| Classe de tolérance de plaquette Classe de tolérances (mm) | M |
| Largeur de plaquette l2 (mm) | 7 |
| diamètre d'alesage de fixation D1 (mm) | 2,35 |
| Angle de coin plaquette de coupe EPSR (°) | 90 |
| Désignation du matériau de coupe du fabricant GRADE | WKP35S |
| Désignation normée du matériau de coupe, application principale GRDPRIO | - |
| Version de plaquette HAND | N |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC | WR$$LN0702043NB$$04 |
| longueur de plaquette INSL (mm) | 9 |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 9 |
| Angle de rotation phi PHI (°) | 0 |
| Rayon de coin RE (mm) | 0,4 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 2,4 |
| Épaisseur de plaquette S1 (mm) | 2,4 |
| Codage des places de plaquette SSC | 7 |
| Classe de tolérance TC | M |
| Exécution et nombre d'arêtes de coupe rapportées TCE | S |
| Classification par image TSYC | LNMX-F57 |
| Largeur de plaquette W1 (mm) | 7 |
| Identificateur de racleur WEP | 0 |
| Masse (poids) WT (kg) | 0,002 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
