SE-3/8-B Soupape d'échappement rapide FESTO 9687
Référence : 250080057
Référence web : A700-A071700
Référence fabricant : 9687
Référence web : A700-A071700
Référence fabricant : 9687

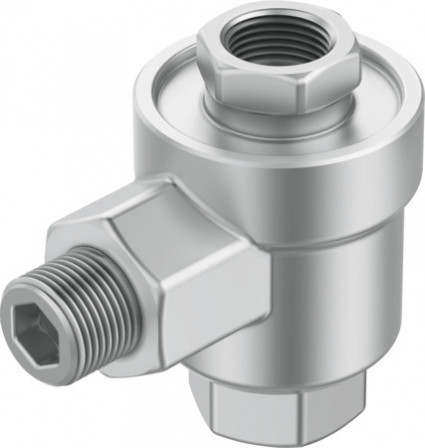

SE-3/8-B Soupape d'échappement rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Poids du produit (g) | 125 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 11 |
| Fonction de distributeur | Echappement rapide |
| Pression de service (BAR) | 0.2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (°C) | -20, 75 |
| Température ambiante (°C) | -20, 75 |
| Note sur la matière | Conforme RoHS |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | G3/8 |
| Raccord pneumatique 2 | G3/8 |
| Raccord pneumatique 3 | G3/8 |
| Matériau joints | NBR |
| Matériau corps | Aluminium moulé sous pression |
| Standard nominal flow rate, exhaust 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 2760 |
| Standard nominal flow rate pressurisation 0.6->0.5 MPa (6->5 bar, 87->72.5 psi) (l/min) | 2880 |
| Série | SE |
| Type de produit | Soupape d'échappement rapide |
