Support de machines LEVEL-MOUNT 2000kg LM 3-33 EFFBE 96502000
Référence : B2402800008
Référence web : A589-A347017
Référence fabricant : 96502000
Référence web : A589-A347017
Référence fabricant : 96502000
Support de machines LEVEL-MOUNT 2000kg LM 3-33
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Support de machines anti-vibrations réglable LEVEL-MOUNT®Modèle : corps élastomère en caoutchouc synthétique résistant à l'huile et au vieillissement, partie extérieure en métal à revêtement par poudre jaune, plaque de serrage en fonte à graphite sphéroïdal, vis en acier galvanisé. Applications : permet l'installation élastique et sans ancrage des machines et des presses. Remarque : les valeurs de charge mentionnées dans le tableau sont données à titre indicatif et ont été déterminées en vue d'une bonne stabilité et d'une installation des machines sans ancrage. Sélection de l'élément approprié : 1. Calculer la charge par élément (poids de machine : nombre de points de fixation), 2. Définir le type de machine 3. Sélectionner les éléments dans le tableau ci-dessus 4. Comparer la taille des vis avec l'alésage

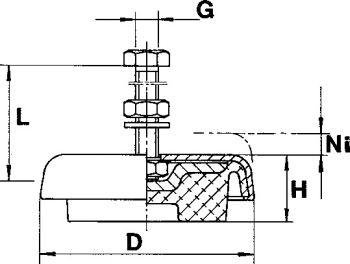

Détails techniques
| Charge par élément (kg) | 420–2000 |
| Modèle | LM 3-33 |
| Ø D (mm) | 120 |
| Hauteur H (mm) | 32 |
| Taille de filet G | M12 |
| Longueur de vissage standard L (mm) | 90 |
| Hauteur de nivellement Ni (mm) | 20 |
| Épaisseur max. du pied de machine (mm) | 44 |
| Tours (kg) | 420 |
| Fraiseuses (kg) | 600 |
| Rectifieuses (kg) | 420 |
| Machines en général (kg) | 1200 |
| Charge statique maximum (kg) | 2000 |
