Tarauds machine HSS-E-PM WALTER EP2256302-UNC1/2

Référence : B3202501931
Référence web : I994-A597361
Référence fabricant : EP2256302-UNC1/2

Tarauds machine HSS-E-PM

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Tarauds machine HSS-E-PM • Paradur^® Eco Plus • C = 2-3xTP • ≤3xD • UNC/2B • DIN 2184-1 • goujure à droite 45° • Convient pour trous borgnes • THL • UNC 1/2-13 • P=13

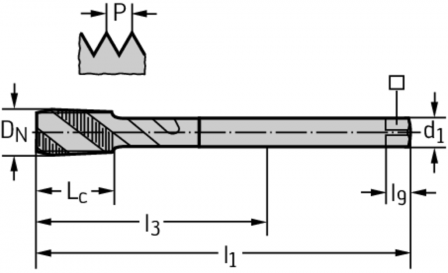

Détails techniques

Norme DIN/AINSI	Din/ansi
Diamètre de liaison d₁ (mm)	9
Longueur fonctionnelle l₁ (mm)	110
6c21bcad96b203caa32a38d03de42b9d_mm	10
longueur utile l₃ (mm)	83
Nombre de goujures N	4
Désignation d'outil Désignation	EP2256302-UNC1/2
82ca2474cde3c3287e5e7651984d3344_mm	12,7
f62cccf5f3060221a06444c2b3400ee1_mm	UNC 1/2-13
9efb3b91da13b2cfacfcc9ab466a0bc2_mm	18
9c9405856924b809fb7f3994db52fe52_mm	7
549983e4964708ab04f044f3951a7304_mm	R
Type de forme du côté de la machine FMT (mm)	EXT
df114c2f3c51651babe5cb30985604e5_°	11,5
616dfddbbcbd0dd72ea4ac57c75ad2f2	0
Désignation du matériau de coupe du fabricant GRADE	THL
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Kappa KAP (°)	0
Longueur de la goujure LCF (mm)	51
Longueur fonctionnelle LF (mm)	110
Longueur de queue LS (mm)	30
Longueur de serrage LSC (mm)	27
Longueur utile LU (mm)	83
Nombre de goujures NOF	4
Quantitée résiduelle de réaffûtage OAL (mm)	110
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	5000
Norme STDNO	DIN 2184-1
cbceba269a2d0019bbf019f4cb2cf5ce	2B
1144b6ef0a487966ec8ede1347593ae7_mm	12,7
gradient du cône TG	0
9d578db6d5bcbf9a38b1ed952a033dbb	R
04e88e7823ab47d7672507119f2c566c	UNC
421dfa945eae31ae8328d15b6e43b6cf_mm	18
ffbeee58c263381a303e31e32faf48a5	1
941d9ab409046163f1c12737bd557967	13
Classification par image TSYC	EP2256302
414e9cf25a87f2601b07765b6b1b84ba	I
2d7ca952b4f8deb8d1ff152b9f2b02d5	1
Rapport diamètre-longueur ULDR	2,5
6f69e9c35beedb68f629cd8cea31120f	kg
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-110
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
