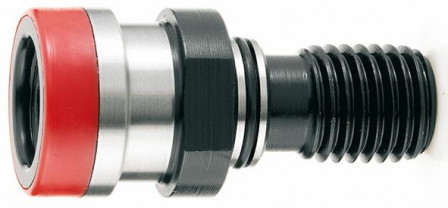

Tirette Ott SK40-M16 avecfiletage mâle FORMAT 36850055

Référence : 330010174
Référence web : A589-A024854
Référence fabricant : 36850055

Tirette Ott SK40-M16 avecfiletage mâle

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Tirette, rainure circulaire Ott avec filetage femelleModèle : trempée par cémentation, dureté de HRC 58 ± 2, profondeur de cémentation 0,5 - 0,8. Le filet est roulé conformément à la norme DIN, rectifié parallèlement et bruni. Applications : pour les outils à queue cône fort ISO 7388-1 (DIN 69871) et ISO 7388-2 (JIS B 6339 MAS/ BT) sur les centres d’usinage et les machines CN.

Détails techniques

SK	40
d1 (mm)	25
d2 (mm)	21,1
d3 (mm)	17
G	M16
l1 (mm)	53
l2 (mm)	25
degrés	15

Produits similaires

	SK	d1 (mm)	d2 (mm)	d3 (mm)	G	l1 (mm)	l2 (mm)	BT	l3 (mm)
Tirette JISB6339 BT30 45° FORMAT 36850029 Référence web : A589-C603540 Détails		11	7	12,5	M12	43	23	30
Tirette JISB6339 BT30 45°arrosage central FORMAT 36910030 Référence web : A589-C603539 Détails		11	7	12,5	M12	43	23	30
Tirette JISB6339 BT30 45° HAIMER 36850123 Référence web : A589-C615097 Détails		11	7	12,5		43	23	30	18
Tirette JISB6339 BT40 60° HAIMER 36850127 Référence web : A589-C604927 Détails		15	10	17		60	35	40	28
Tirette JISB6339 BT50 60° HAIMER 36850131 Référence web : A589-C615099 Détails		23	17	25		85	45	50	35
Tirette JISB6339 BT40 45°arrosage central HAIMER 36850132 Référence web : A589-C604926 Détails		15	10	17		60	35	40	28
Tirette JISB6339 BT40 60°arrosage central HAIMER 36850133 Référence web : A589-C606260 Détails		15	10	17		60	35	40	28
Tirette JISB6339 BT50 45°arrosage central HAIMER 36850134 Référence web : A589-C615098 Détails		23	17	25		85	45	50	35
Tirette DIN69872A arrosage central SK30-M16 FORMAT 36850001 Référence web : A589-C603538 Détails	30	13	9	13	M12	44	24
Tirette Hurco/HAAS SK40 45° FORMAT 36850000 Référence web : A589-A505972 Référence : B3300500836 Détails	40	15	10	17	M16	57	32		25
