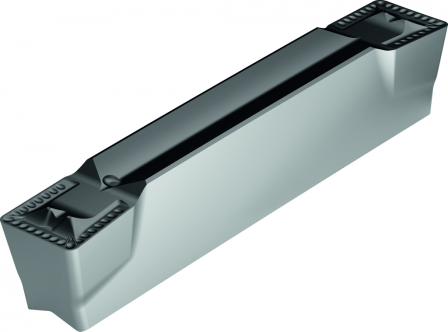

Tronçonnage et tournage – plaquettes de coupe WALTER GX30-5E800N08-UD4 WKP23S

Référence : B3204504156
Référence web : I994-A540765
Référence fabricant : GX30-5E800N08-UD4 WKP23S

Tronçonnage et tournage – plaquettes de coupe

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

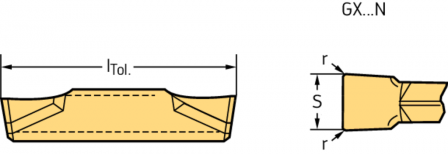

Tronçonnage et tournage – plaquettes de coupe GX ...-UD4 • Neutre • WKP23S • Tiger·tec^® Silver • s=8mm • r=0,8mm

Détails techniques

Série	GX
d9a2fbd92c08363911b30cbd489170f1_°	0.9–4.0 mm
633e4bf5bacb743fff88acedd5f1690f_mm	8
Avance f (mm)	0,14 - 0,4
Longueur d'arête de coupe l (mm)	30
Désignation Désignation (mm)	GX30-5E800N08-UD4 WKP23S
Rayon r (mm)	0,8
3b66c712effbaddeb9051ed7b15d81cc_kg	±0.05
3a456ab93eb512792705e8c3bb60231e_mm	±0.15
b61b602cc21a00e41797c54d525250ed_mm	0
Désignation du matériau de coupe du fabricant GRADE	WKP23S
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	N
Code de connexion, plaquette de coupe IIC (mm)	WR$$GX3050007$$EX$$
longueur de plaquette INSL (mm)	30
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
0b1c9050eb82a1f9d504354d8a931bf5_mm	1
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,8
926915639c15150531dcff1d6c2ef647_mm	0,8
be39ede0ae5798ee18e5e6b6566e7de9_mm	0,8
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	45
Hauteur du bord de coupe S (mm)	5,18
Épaisseur de plaquette S1 (mm)	6,4
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	GX-E-UD4
Masse (poids) WT (kg)	0,01
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
