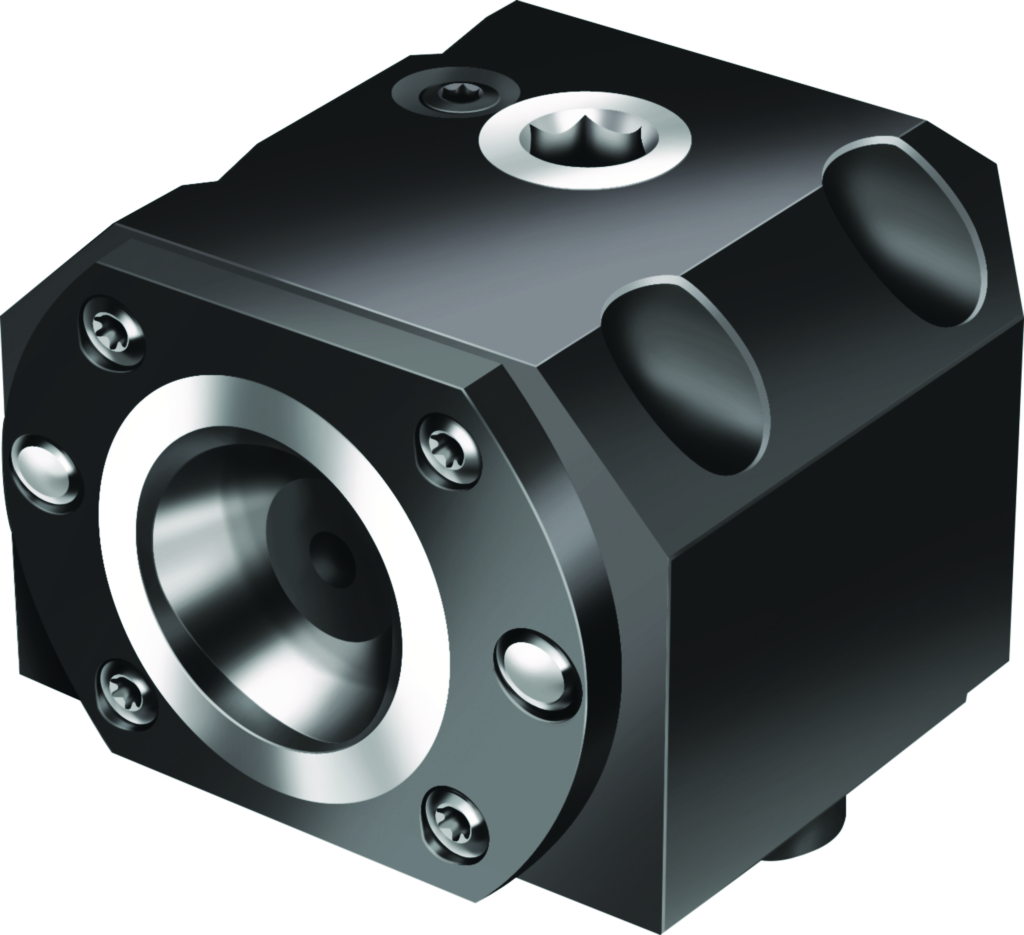

Unités de serrage WALTER C8-RC2090-50088
Référence web : I994-B684849
Référence fabricant : C8-RC2090-50088
Référence fabricant : C8-RC2090-50088
Unités de serrage
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Unités de serrage TYP 2090 • métrique • Droite • C8 • A serrage manuel • Pour les applications spéciales de bridage
Détails techniques
| Taille Taille (mm) | C8 |
| cc2f36dc855bc1b723816f3b39445758_mm | 50 |
| Longueur totale l1 (mm) | 100 |
| Hauteur h (mm) | 133 |
| 5c9dfe9218e53ffaa5ae0d81eebea0a7_mm | 146 |
| Désignation d'outil Désignation (mm) | C8-RC2090-50088 |
| longueur utile l3 (mm) | 88 |
| Sortie du fluide de refroidissement CXSC (mm) | 2 |
| Taille d'attachement de base du côté de machine CZCMS | 3292 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 800 |
| Type de forme du côté de la pièce FMT | INT |
| 442597a1f3690a6f73f161fb670b1a5f_mm | 133 |
| Direction de coupe HAND | R |
| Hauteur fonctionnelle HF (mm) | 0 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 50 |
| Longueur de porte-à-faux LPR (mm) | 100 |
| Hauteur totale OAH (mm) | 133 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 100 |
| Largeur totale OAW (mm) | 146 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC | R/LC2090 |
| Largeur fonctionnelle WF (mm) | 88 |
| Masse (poids) WT (kg) | 13,21 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -50 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Code de connexion, du côté de la machine J6 | FLC10C3292$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
