VABP-S1-1V1G-G14-2M-R3 Embase FESTO 2614863

Référence web : A700-D079157
Référence fabricant : 2614863

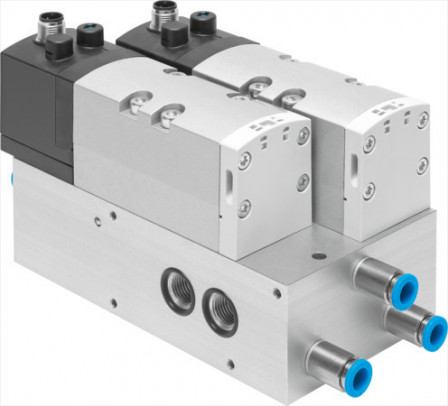

VABP-S1-1V1G-G14-2M-R3 Embase

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Embase VABP-S1-1V1G-G14-2M-R3 Embase VABP-S1-1V1G-G14-2M-R3

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-B1/B2-L
Position de montage	indifférent
Pression de service (BAR)	0, 16
Fluide de service	Air comprimé selon ISO8573-1:2010 [6:4:4]
Température du fluide (GC)	0, 50
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Débit nominal normal (normalisé selon DIN 1343) (L2)	1400
Raccord pneumatique 2	G1/4
Largeur (MM)	42
Pression de pilotage (BAR)	3, 8
Raccord pneumatique 4	G1/4
Raccord d’air de pilotage 14	G1/8
Matériau de vis	Acier
Matériau embase de raccordement	Alliage d'aluminium corroyé
Raccord pneumatique 22	Embase, G1/4
Matériau du joint torique	NBR
Connexion multi-fonctionnelle 32	G1/8
Raccord fonctionnel 34	G1/8
Raccord pneumatique 44	Embase, G1/4
Série	VABP
Type de produit	Embase
