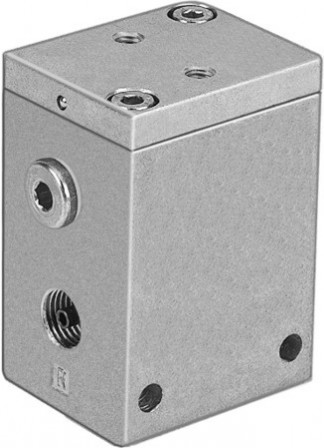

VAK-1/4 Venturi FESTO 6890
Référence : 250560001
Référence web : A700-A077048
Référence fabricant : 6890
Référence web : A700-A077048
Référence fabricant : 6890
VAK-1/4 Venturi
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Venturi VAK-1/4 à impulsion pneumatique d'éjection. Diamètre nominal de la buse de Laval=1 mm, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé, Fonction intégrée=Impulsion d'éjection pneumatique, Conception=Forme en T
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991484 |
| Structure de construction | Forme en T |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Pression de service (PSI) | 0,15, 1, 1,5, 10, 145, 21,75 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 80 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Raccord de vide | G1/4 |
| Diamètre nominal de la buse Laval (MM) | 1 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 80 |
| Fonction intégrée | Impulsion d'éjection pneumatique |
| Série | VAK |
