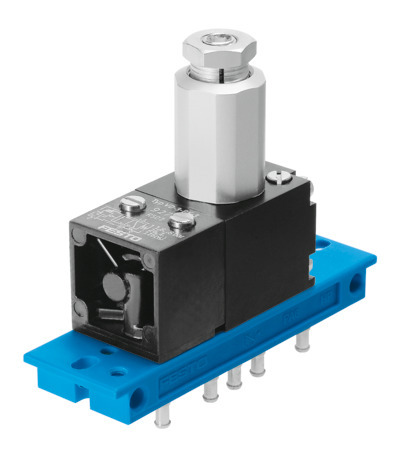

VD-3-PK-3 Soupape de séquence FESTO 9270
Référence : 250080059
Référence web : A700-A071702
Référence fabricant : 9270
Référence web : A700-A071702
Référence fabricant : 9270
VD-3-PK-3 Soupape de séquence
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Soupape de séquence VD-3-PK-3 avec embase 2n pour tuyau DN 3 Débit nominal normal=100 l/min, Pression de service MPa=0,18 - 0,8 MPa, Pression de service=1,8 - 8 bar, Diamètre nominal=2,5 mm, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:4:4]
Documentations techniques
Fiches technique
Détails techniques
| Série | VD |
| Poids du produit (g) | 220 |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Pression de service (BAR) | 1.8, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -10, 60 |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Débit nominal normal (l/min) | 100 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | PK-3 |
| Raccord pneumatique 2 | PK-3 |
| Raccord pneumatique 3 | PK-3 |
| Type de produit | Pressostat |
