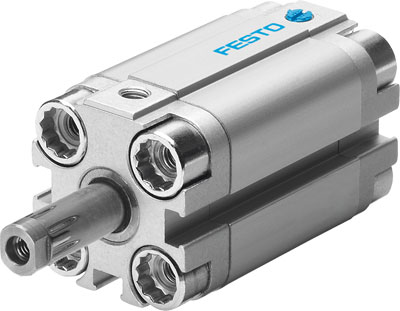

vérin compact AEVUZ-16-10-P-A FESTO 157212

Référence web : A700-D068330
Référence fabricant : 157212

vérin compact AEVUZ-16-10-P-A pour détection sans contact, Extrémité de tige de piston taraudée. Course=10 mm, Diamètre de piston=16 mm, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent, Mode de fonctionnement=(* à simple effet, * en traction)

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

Conception	Piston, Tige de piston
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, à trou débouchant
Pression de service (BAR)	1.3, 10
Raccord pneumatique	M5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau couvercle	Alliage d'aluminium
Course (MM)	10
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	en traction, à simple effet
Matériau tige de piston	Acier fortement allié inoxydable
Diamètre de piston	16 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	81
Extrémité de tige de piston	Taraudage
Masse en mouvement à 0 mm de course (g)	12
Poids supplémentaire par 10 mm de course (g)	15
Poids de base à 0 mm de course (g)	89
Masse supplémentaire par 10 mm de course (g)	4
Matériau corps de vérin	Alliage d'aluminium
Variantes	Tige de piston sur 1 côté
Energie d'impact en fin de course (J)	0.1
Matériau vis à embase	Acier fortement allié inoxydable
Matériau joints dynamiques	NBR, TPE-U(PU)
Série	AEVUZ
Type de produit	Vérin compact
