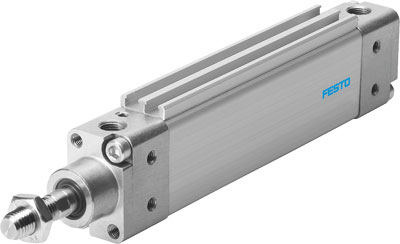

vérin plat DZH-25-400-PPV-A FESTO 151131
Référence web : A700-D054906
Référence fabricant : 151131
Référence fabricant : 151131
vérin plat DZH-25-400-PPV-A anti-rotation, pour la détection sans contact, avec amortissement de fin de course réglable des deux côtés. Différentes possibilités de fixation avec et sans éléments de fixation additionnels. Course=400 mm, Diamètre de piston=(* 25 mm, * Diamètre équivalent), Angle de torsion max. de la tige de piston +/-=2,4 deg, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Conception | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé |
| Pression de service (BAR) | 1, 10 |
| Raccord pneumatique | G1/8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | TPE-U(PU) |
| Matériau corps | Aluminium |
| Matériau couvercle | Aluminium |
| Pression de service MPa (MPa) | 0.1, 1 |
| Course (MM) | 400 |
| Amortissement | PPV : amortissement pneumatique réglable des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d'amortissement (mm) | 17 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Diamètre de piston | 25 mm, Diamètre équivalent |
| Anti-rotation/guidage | Piston oval |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 295 |
| Angle de torsion max. de la tige de piston +/- (DEG) | 2.4 |
| Poids supplémentaire par 10 mm de course (g) | 21 |
| Poids de base à 0 mm de course (g) | 330 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 247 |
| Couple max. du dispositif antirotation (Nm) | 0.8 |
| Série | DZH |
| Type de produit | Vérin plat |
