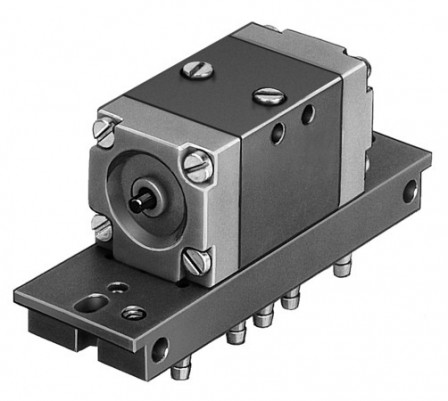

VL-5-PK-3 Distributeur pneumatique FESTO 4504
Référence : 250100053
Référence web : A700-A071762
Référence fabricant : 4504
Référence web : A700-A071762
Référence fabricant : 4504
VL-5-PK-3 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Matière plastique, Zinc moulé sous pression |
| Symbole | 991391 |
| Structure de construction | Siège de clapet |
| Mode de fixation | au choix :, sur cadre de montage, sur embase, à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 5/2, monostable |
| Pression de service (BAR) | 1.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 105 |
| Raccord pneumatique 1 | PK-3 |
| Raccord pneumatique 2 | PK-3 |
| Raccord pneumatique 3 | PK-3 |
| Temps de commutation désactivé (MS) | 22 |
| Temps de commutation activé (MS) | 15 |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Laiton, Renforcé au PPS |
| Raccord pneumatique 4 | PK-3 |
| Raccord pneumatique 5 | PK-3 |
| Série | VL |
| Type de produit | Distributeur pneumatique |
Produits similaires
| Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Série | Pression de service (BAR) | Largeur (MM) | Connexion électrique | Degré de protection | Conception | Diamètre nominal (MM) | Fonction d'échappement | Sens d'écoulement | Type de rappel | Type de commande | Temps de commutation Arrêt (ms) | Tension de service nominale CC (V) | Fonction de sécurité | Type de produit | Pression de service MPa (MPa) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CDVI5.0-MT2H-1X2GLS-EXT Électrodistributeur FESTO 556379
Référence web : A700-D068531
|
2/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-1X2OLS-EXT Électrodistributeur FESTO 556380
Référence web : A700-A341637
Référence : H2501001091 |
2/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
CDVI5.0-MT2H-1X3GLS-EXT Électrodistributeur FESTO 547013
Référence web : A700-D068532
|
3/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-1X3OLS-EXT Électrodistributeur FESTO 547014
Référence web : A700-D068533
|
3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-2X3GLS Électrodistributeur FESTO 196661
Référence web : A700-A179142
Référence : H2501000442 |
2x3/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-2X3OLS Électrodistributeur FESTO 196663
Référence web : A700-D068534
|
2x3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-3OLS-3GLS Électrodistributeur FESTO 196665
Référence web : A700-D068535
|
3/2 monostable, fermé, 3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3BS Électrodistributeur FESTO 196655
Référence web : A700-D068536
|
5/3, sous pression | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3ES Électrodistributeur FESTO 196653
Référence web : A700-A179143
Référence : H2501000443 |
5/3 à l'échappement | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3GS Électrodistributeur FESTO 196651
Référence web : A700-A342264
Référence : G2501000268 |
5/3, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur |
