VOFA-L26-T52-M-G14-1C1-ANP Bloc de commande FESTO 569820
Référence web : A700-D079789
Référence fabricant : 569820
Référence fabricant : 569820

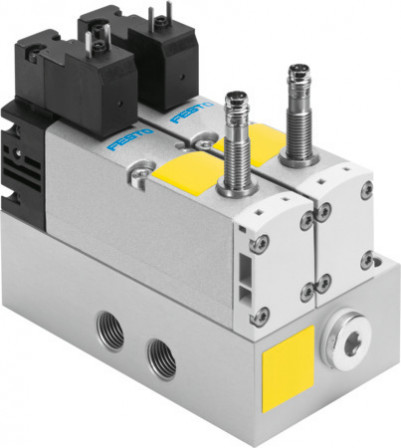

VOFA-L26-T52-M-G14-1C1-ANP Bloc de commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | Forme C, Sans fil de protection, selon EN 175301-803 |
| Fluctuations de tension admissibles | -15 % / +10 % |
| Degré de protection | IP65, NEMA 4 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, PA |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 997332 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (PSI) | 0,3, 1, 3, 10, 145, 43,5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 950 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 65 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Pression de pilotage MPa (MPA) | 0,3, 1 |
| Pression de pilotage (BAR) | 3, 10 |
| Temps de commutation désactivé (MS) | 56 |
| Temps de commutation activé (MS) | 22 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | FPM, HNBR, NBR |
| Commande manuelle auxiliaire | pas de |
| Raccord pneumatique 4 | G1/4 |
| Raccord pneumatique 5 | G1/4 |
| Certification | c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 1000 |
| Impulsion de test négative max. pour signal 1 (MIS) | 800 |
| Caractéristiques de bobine | 24 V DC : 1,8 W |
| Conforme à la norme | EN 60947-5-2 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/semaine |
| Facteur de marche | 100% |
| Fonction des éléments de commutation | Contact NF |
| Matériau de vis | Acier, Galvanisé |
| Niveau de pression sonore (DBA) | 85 |
| Certificat de l'organisme d'émission | UL MH19482 |
| Sortie de commutation | NPN |
| Marquage KC | KC-CEM |
| Principe de mesure | inductif |
| Fonction de sécurité | Inversion du mouvement, Protection de manipulation/démarrage |
| Niveau de performance (PL) | Inversion du mouvement / jusqu'à catégorie 4, Niveau de Performance PL e, Protection contre les manipulations, prévention des démarrages intempestifs, jusqu'à la Catégorie 4, Niveau de Performance PL e |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | Avec accessoires |
| Compatibilité avec le vide | non |
| Raccordement pour manomètre | G1/4 |
| Protection contre les contacts directs et indirects | Classe de protection selon EN 60950/IEC 950, TBTS |
| Détection de position de commutation | Position normale avec capteur |
| Raccordement de capteur | 3 pôles, Connecteur mâle, M8x1 |
| Protection contre l'inversion de polarité capteur | Pour toutes les connexions électriques |
| Témoin d'état de commutation du capteur | LED |
| Temps de commutation distributeur - capteur marche (MS) | 60 |
| Temps de commutation du distributeur désactivé (MS) | 11 |
| Plage de tension d'alimentation CC du capteur (V) | 10, 30 |
| Résistance aux courts-circuits du capteur | Cyclique |
| Intensité à vide du capteur (MA) | 10 |
| Courant de sortie max. du capteur (MA) | 200 |
| Fréquence de commutation max. du capteur (HZ) | 5000 |
| Ondulation résiduelle du capteur | ± 10 % |
| Chute de tension du capteur (V) | <= 2 V |
| 22ec01d1485ecb346374434e7393096b | 60 mT |
| Altitude de fonctionnement nominale | 1000 m selon VDE 0580 |
| Série | VOFA |
| Type de produit | Bloc de commande |
