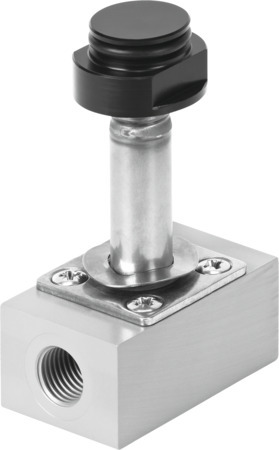

VOFD-L12T-M32-MN-G14-8-F19A Distributeur FESTO 3014556
Référence web : A700-D079917
Référence fabricant : 3014556
Référence fabricant : 3014556
VOFD-L12T-M32-MN-G14-8-F19A Distributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur VOFD-L12T-M32-MN-G14-8-F19A à commande directe, diamètre nominal 1,2 mm, système d'induit F19A. Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=50 mm, Débit nominal normal=52 l/min, Pression de service MPa=0 - 0,8 MPa
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Aluminium traité au procédé Ematal |
| Symbole | 991135 |
| Structure de construction | distributeur à clapet à commande directe |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 1.2 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0, 0,8, 8, 116 |
| Fluide de service | Druckl. ISO8573-1:2010[7:2:2] |
| Température du fluide (GC) | -25, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 52 |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 50 |
| Temps de commutation désactivé (MS) | 60 |
| Temps de commutation activé (MS) | 40 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.53 |
| Valeur C (LSB) | 0,21 |
| Débit nominal normal 2-3 (L2) | 49 |
| Compatibilité avec le vide | oui |
| Débit Kv mise en pression (MQH) | 0,04 |
| Débit Kv d'échappement (MQH) | 0,04 |
| Type de produit | Distributeur |
| Série | VOFD |
