VOFD-L50T-M32-MN-FGP14-10-F10 Distributeur FESTO 4515000
Référence web : A700-D079925
Référence fabricant : 4515000
Référence fabricant : 4515000

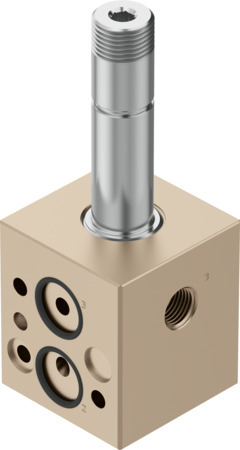

VOFD-L50T-M32-MN-FGP14-10-F10 Distributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur VOFD-L50T-M32-MN-FGP14-10-F10 à commande directe, diamètre nominal 5 mm, système d'induit F10, NAMUR+ Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=50,5 mm, Débit nominal normal=493 l/min, Pression de service MPa=0 - 1 MPa
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Aluminium traité au procédé Ematal |
| Symbole | 995226 |
| Structure de construction | distributeur à clapet à commande directe |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | réversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0, 1, 10, 145 |
| Fluide de service | Druckl. ISO8573-1:2010[7:2:2] |
| Température du fluide (GC) | -25, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 493 |
| Raccord pneumatique 1 | M5, Plan de pose NAMUR |
| Raccord pneumatique 2 | Flasque 1/4, Plan de pose NAMUR |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 50.5 |
| Temps de commutation désactivé (MS) | 60 |
| Temps de commutation activé (MS) | 40 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.25 |
| Valeur C (LSB) | 2 |
| Certificat de l'organisme d'émission | TÜV 968/V 1251.02/24 |
| Fonction de sécurité | Mise à l'échappement sûre |
| Niveau d'intégrité de sécurité (SIL) | Le produit peut être utilisé dans SRP/CS jusqu'à SIL 3 High Demand, jusqu'à un SIL 3 pour un mode de "Faible Demande" |
| Débit nominal normal 2-3 (L2) | 429 |
| Compatibilité avec le vide | oui |
| Débit Kv mise en pression (MQH) | 0,36 |
| Débit Kv d'échappement (MQH) | 0,36 |
| Température ambiante étendue | -25 - 60 °C, Low Demand mode |
| Série | VOFD |
| Type de produit | Distributeur |
