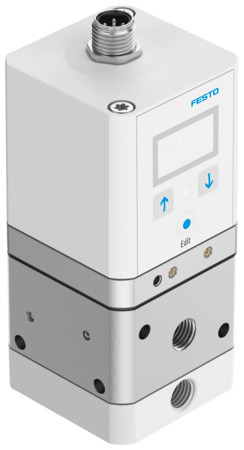

VPPE-3-1-1/8-2-420-E1T Réducteur de pression proportionnelle FESTO 557779
Référence web : A700-D079982
Référence fabricant : 557779
Référence fabricant : 557779
VPPE-3-1-1/8-2-420-E1T Réducteur de pression proportionnelle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | 5 pôles, Connecteur mâle, M12 |
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 995303 |
| Structure de construction | Régulateur à membrane à pilotage direct |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | de préférence en position verticale, indifférent |
| Mode de fixation | à trou débouchant |
| Fonction de distributeur | Manodétendeur proportionnel 3 voies |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | 10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 310 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Facteur de marche | 100% |
| Pression d’alimentation 1 (BAR) | 3, 4 |
| Pression d'entrée 1 MPa (MPA) | 0,3, 0,4 |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Certificat de l'organisme d'émission | UL E322346 |
| Sortie de commutation | PNP |
| Répétabilité (YUQ) | 0,5 |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Résistance aux courts-circuits | pour toutes les connexions électriques |
| Ondulation résiduelle | 10 % |
| Hystérésis (YUQ) | 1 |
| Instruction de sécurité | Position de sécurité VPPE : en cas de rupture du câble d’alimentation, la pression de sortie est maintenue sans régulation. |
| Coefficient de température (%/K) | 0.04 |
| Consommation max. (MA) | 160 |
| Plage de réglage de pression (BAR) | 0.02, 2 |
| Hystérésis max. de pression (PSI) | 0,002, 0,02, 0,29 |
| Type d'affichage | 3 chiffres, Affichage par LED |
| Diamètre nominal de mise sous pression (MM) | 5 |
| Diamètre nominal de l'échappement (MM) | 2,5 |
| Plage de réglage de pression MPa (MPA) | 0.002, 0.2 |
| Puissance absorbée électrique max. (W) | 4,2 |
| Portée du signal de sortie analogique | 4 - 20 mA |
| Portée de signal d’une entrée analogique | 4 - 20 mA |
| Précision totale | 1,5 %FS |
| Linéarité (YUQ) | 1 |
| Série | VPPE |
| Type de produit | Réducteur de pression proportionnelle |
Produits similaires
| Degré de protection | Pression d’alimentation 1 MPa (MPa) | Plage de réglage de pression MPa (MPA) | Série | Pression de service (BAR) | Connexion électrique | Conception | Principe d'étanchéité | Position de montage | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Type de rappel | Type de commande | Fluide de service | Température du fluide (°C) | Débit nominal normal (l/min) | Note sur le fluide de commande et de pilotage | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Temps de commutation Arrêt (ms) | Temps de commutation Marche (ms) | Pression d'entrée 1 (bar) | Plage de réglage de pression (BAR) | Diamètre nominal alimentation (mm) | Diamètre nominal échappement (mm) | Puissance électrique max. absorbée (W) | Pression de sortie 2 (bar) | Débit nominal standard 2-3 (l/min) | Matériau joints | Type de produit | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
réducteur de pression proportionnelle MPPE-3-1/4-10-010-B FESTO 161168
Référence web : A700-A075695
Référence : 250340188 |
IP65 | MPPE | <= 12 bar | Connecteur mâle, Forme ronde, M16x0,75, selon DIN 45326, à 8 pôles | Détendeur à piston piloté | mou (joint) | indifférent | à trou débouchant | Manodétendeur proportionnel 3 voies, fermé | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | 0, 60 | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) | G1/4 | G1/4 | G1/4 | 280 | 160 | 11, 12 | 0, 10 | 7 | 7 | Réducteur de pression proportionnelle | ||||||||||
VPWS-1.5-B-6-PC15-8-V Distributeur proportionnel FESTO 8074075
Référence web : A700-D079994
|
IP60 | VPWS | 0, 8 | mou (joint) | indifférent | avec accessoires, enfichable, sur embase | 1.5 | Distributeur proportionnel 2/2 fermé | Ressort mécanique | Distributeur proportionnel | ||||||||||||||||||||||
VPWS-2.2-B-6-PC15-3-V Distributeur proportionnel FESTO 8074074
Référence web : A700-D079995
|
IP60 | VPWS | 0, 3 | mou (joint) | indifférent | avec accessoires, enfichable, sur embase | 2.2 | Distributeur proportionnel 2/2 fermé | Ressort mécanique | Distributeur proportionnel | ||||||||||||||||||||||
VEMD-L-6-14-20-D21-M5-1-R1-V4 Régulateur de débit proportionnel FESTO 8086472
Référence web : A700-D079633
|
IP40 | VEMD | 0, 2.5 | indifférent | Fixation directe via le filetage | 1.4 | Régulateur de débit proportionnel à 2 voies | Régulateur de débit proportionnel | ||||||||||||||||||||||||
|
VEMD-L-6-14-20-D21-M5-5-R1-V4 Régulateur de débit proportionnel FESTO 8086473
Référence web : A700-D079634
|
IP40 | VEMD | 0, 2.5 | indifférent | Fixation directe via le filetage | 1.4 | Régulateur de débit proportionnel à 2 voies | Régulateur de débit proportionnel | ||||||||||||||||||||||||
VEAA-L-3-D11-Q4-V2-1R1 Réducteur de pression proportionnelle FESTO 8126196
Référence web : A700-D079574
|
IP65 | VEAA | Connecteur mâle, M8x1, selon EN 60947-5-2, à 4 pôles | mou (joint) | indifférent | au choix :, avec accessoires, à trou débouchant | Manodétendeur proportionnel 3 voies | Ressort mécanique | direct | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | 5, 50 | >= 13 l/min | Fonctionnement avec lubrification impossible | QS-4 | QS-4 | QS-4 | 0, 11 | 1 | 0.05, 10 | >= 7,5 l/min | NBR | Réducteur de pression proportionnelle | ||||||||||
VEAB-B-26-D13-F-A4-1R1 Réducteur de pression proportionnelle FESTO 8067670
Référence web : A700-D079584
|
IP65 | VEAB | mou (joint) | indifférent | au choix :, avec accessoires, à trou débouchant | Manodétendeur proportionnel 3 voies | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | Flasque | Réducteur de pression proportionnelle | ||||||||||||||||||||||
|
VEAB-B-26-D13-F-V1-1R1 Réducteur de pression proportionnelle FESTO 8067669
Référence web : A700-D079585
|
IP65 | VEAB | mou (joint) | indifférent | au choix :, avec accessoires, à trou débouchant | Manodétendeur proportionnel 3 voies | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | Flasque | Réducteur de pression proportionnelle | ||||||||||||||||||||||
|
VEAB-B-26-D15-F-A4-1R1 Réducteur de pression proportionnelle FESTO 8067668
Référence web : A700-D079590
|
IP65 | VEAB | mou (joint) | indifférent | au choix :, avec accessoires, à trou débouchant | Manodétendeur proportionnel 3 voies | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | Flasque | Réducteur de pression proportionnelle | ||||||||||||||||||||||
|
VEAB-B-26-D15-F-V1-1R1 Réducteur de pression proportionnelle FESTO 8067667
Référence web : A700-D079591
|
IP65 | VEAB | mou (joint) | indifférent | au choix :, avec accessoires, à trou débouchant | Manodétendeur proportionnel 3 voies | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | Flasque | Réducteur de pression proportionnelle |
