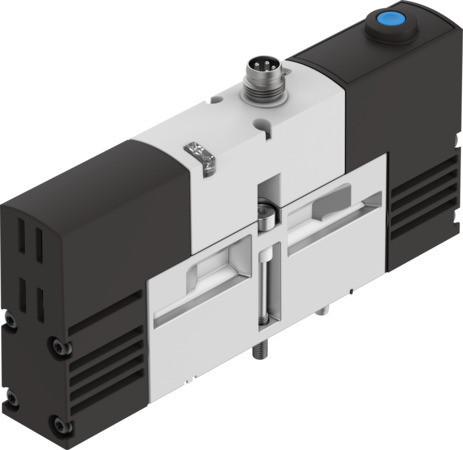

VSVA-B-M52-MZH-A2-1R2L Électrodistributeur FESTO 534785
Référence web : A700-D095554
Référence fabricant : 534785
Référence fabricant : 534785
VSVA-B-M52-MZH-A2-1R2L Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur VSVA-B-M52-MZH-A2-1R2L Avec connecteur central M8x1 Fonction de distributeur=5/2, monostable, Mode d'actionnement=électrique, Largeur=18 mm, Débit nominal normal=550 l/min, Pression de service MPa=-0,09 - 1 MPa
Détails techniques
| Raccord électrique | 4 pôles, Connecteur central, Forme ronde, M8x1 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991190 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | réversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | -0.9, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 550 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Largeur (MM) | 18 |
| Alimentation en air de pilotage | externe |
| Chevauchement | recouvrement positif |
| Pression de pilotage MPa (MPA) | 0,3, 0,8 |
| Pression de pilotage (BAR) | 3, 8 |
| Temps de commutation désactivé (MS) | 34 |
| Temps de commutation activé (MS) | 12 |
| Commande manuelle auxiliaire | Monostable |
| Certification | C-Tick, c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 500 |
| Impulsion de test négative max. pour signal 1 (MIS) | 500 |
| Caractéristiques de bobine | 24 V CC : phase courant faible 1 W, phase courant élevé 2,4 W |
| Conforme à la norme | ISO 15407-1, VDMA 24563 |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Humidité relative de l'air | 0 - 90 % |
| Couple de serrage max. de fixation du distributeur (NM) | 0,9, 1,1 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED |
| Fonctions supplémentaires | Coupure de protection, Réduction du courant de maintien |
| Protection contre les contacts directs et indirects | TBTS |
| Débit du distributeur (L2) | 750 |
| Débit du distributeur sur embase unitaire (L2) | 550 |
| Débit distributeur à enchaînement pneumatique (L2) | 550 |
| Série | VSVA |
| Type de produit | électrodistributeur |
